13． 如圖9所示，一個白熾燈泡，當其兩端電壓增加時，以下是它的電流隨電壓變化的圖像，正確的是(　　 )

12．小名在研究導體電阻與溫度的關系時，在不同時刻測量了一段錳銅合金線的電阻，其電阻與時間的圖像如圖所示，與時刻t2相比較，時刻t1的溫度較 　　(選填“高”、“低”和“一樣高”)

11．有兩個阻值不同的定值電阻R1、R2，它們的電流隨電壓變化的I-U圖線如圖所示．如果R1、R2串聯后的總電阻為R串，并聯后的總電阻為R并，則關于R串、R并的I-U圖線所在的區域，下列說法中正確的是(　　 )

A．R串在Ⅱ區域，R并在Ⅲ區域　 B．R串在Ⅲ區域，R并在Ⅰ區域　　

C．R串在Ⅰ區域，R并在Ⅱ區域　 D．R串在Ⅰ區域，R并在Ⅲ區域

10.家用電滅蚊器的發熱部分使用了PTC發熱材料，它的電阻隨溫度變化規律如圖所示．使用時發熱體直接連入家庭電路，當發熱體的溫度為60℃時，則此時電功率為　　 　W，如果這只電滅蚊器的平均電功率為5W，按一天工作10h計算，這只家用電滅蚊器一個月(按30天計算)消耗電能　　　 kW·h；當發熱體溫度繼續上升時，電滅蚊器發熱體的電阻會　　　　 ；它的電功率會　　　　 (最后兩空選填“增大”、“不變”、“減小”)．

9. 伏安特性曲線能夠直觀地描述物體的導電能力。如圖是氣體導電時的伏安特性曲線，由圖可知氣體的電阻隨電流的變化情況是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

8.(6分)為防止濕手扳開關造成觸電事故，小寧同學為家中的燈暖型浴霸(冬季家庭洗浴時取暖用的電器)設計了一個溫度自動控制裝置，如圖12(甲)所示．其中半導體材料制成的熱敏電阻阻值R1隨溫度變化的曲線如圖12(乙)所示．已知繼電器線圈電阻R2為20Ω，電源的壓U0恒為12V．浴霸共安裝有4只標有"220V 250W"的燈泡，當繼電器線圈中的電流大于或等于50mA時，繼電器的銜鐵被吸合，浴霸電路斷開；當線圈中的電流小于或等于40mA時，繼電器的銜鐵鐵被釋放，浴霸電路閉合．求：

(1)浴霸電路閉合時，通過浴霸的總電流．

(2)若將此裝置安放在浴室內，浴室內溫度可控制在什么范圍？

7．圖20甲所示的電路中，R1為滑動變阻器，R0、R2均為定值電阻，電源兩端電壓保持不變。改變滑動變阻器R1的滑片位置，兩電壓表的示數隨電流變化的圖線分別畫在圖20乙所示的坐標系中。根據以上條件可知電阻R0的阻值為　　 Ω。

6.蓄電池充電后即使不用，儲存的能量也會逐漸損失，但其電壓變化很小，可認為恒定不變。如圖是電壓為12伏、容量為15A·h的某品牌蓄電池剩余容量隨時間變化的圖線。現有一只該種蓄電池充足電，存放6個月，用來給額定電壓為12伏、額定功率為36瓦的電燈供電。求：

(1)蓄電池容量為“15A·h”，它表示：若該蓄電池以1安的電流為用電器供電，可以工作15小時；則當該蓄電池以2安的電流為用電器供電時，可以工作　　　　 小時。

(2)此燈正常發光時的電流是多少安？

(3)存放6個月的該蓄電池最多可給此燈提供多少焦的電能？

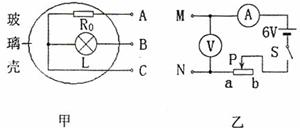

5.某科學興趣小組的同學在實驗室發現一個有趣的元件(如圖甲所示)：透明玻璃殼內有一個標有“0.6V 3W”字樣的小燈泡L(阻值不變)和一個由一種特殊金屬絲制成的導體R0，A，B，C是其外露的三個接線柱。為進一步了解導體R0的某些特征，他們使用了如圖乙所示電源電壓恒為6伏的實驗裝置：把導線M，N分別與A，C接線柱相連，閉合開關S,移動滑動變阻器的滑片P，測得了一組電流表和電壓表的讀數，并繪制成圖丙所示曲線。

(1)小燈泡L的電阻值為 　　　　歐，當它正常工作時，通過的電流是 　　　　安。

(2)小明同學在原來連線的基礎上，再用導線連接A，B兩個接線柱，閉合開關S，把滑片P移到a端，此時電流表的示數是多少安培？

(3)若把導線M，N分別接到A，B接線柱上，閉合開關S，把滑片P移到a端，則小燈泡消耗的電功率為多少？(溫馨提示：本小題可用作圖法輔助求解)

4. 小明利用標有 “6V　 6W”的燈泡L1和“6V　 3W”的燈泡L2進行實驗。

(1)當L1正常發光時，電流表A1的示數為 　　　　　A。

(2)如圖甲所示：OA和OB分別為通過燈泡L1和L2中的電流隨兩端電壓變化關系的曲線。現將兩燈連入圖乙所示電路，要使其中一個燈泡正常發光，電路中電流表的示數為 　_ A，電壓表的讀數是　　 V　 ，電路消耗的總功率為　　　 W。
