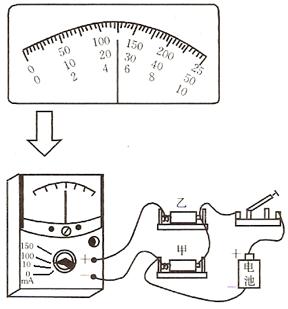

7．如圖所示是多用電表測量電路中電流的實驗，圖中多用電表測定的是　　　　　 (“甲電阻”、“乙電阻”或“總”)的電流，測得電流的大小是　　　　　 。

6. 某人用多用電表按正確步驟測量一電阻阻值,指針指示位置如圖，則這電阻值是　　 .如果要用這多用電表測量一個約200Ω的電阻，為了使測量比較精確,選擇開關應選的歐姆擋是　　 .

5.下圖為一可供使用的多用電表.S為選擇開關,Q為歐姆擋調零旋鈕.現在要用它檢驗兩個電阻的阻值(圖中未畫出電阻),已知阻值分別為R₁=60Ω和R₂=470kΩ.下面提出了在測量過程中一系列可能的操作.請你選出能盡可能準確地測定各阻值和符合于多用電表安全使用規則的各項操作,并且將它們按合理順序填寫在后面的橫線上空白處.

A.旋動S使其尖端對準歐姆擋×1k(即OHMS×1k).

B.旋動S使其尖端對準歐姆擋×100.

C.旋動S使其尖端對準歐姆擋×10.

D.旋動S使其尖端對準歐姆擋×1.

E.旋動S使其尖端對準V1000.

F.將兩表筆分別接到R₁的兩端,讀出R₁的阻值.隨后即斷開.

G.將兩表筆分別接到R₂的兩端,讀出R₂的阻值.隨后即斷開.

H.兩表筆短接,調節Q使表針對準歐姆擋刻度盤上的0,隨后即斷開.

所選操作及其順序?yàn)?用字母代號填寫):

　　 ,　　 ,　　 ,　　 ,　　 ,　　 ,　　 ,　　 .

(操作總數應視實際需要而定)

4. (一)一多用電表的歐姆擋有4擋,分別為×1Ω，×10Ω，×100Ω，×1000Ω，現用它來測一未知電阻值．當用×100Ω擋測量時,發現指針的偏轉角度很小． 為了使測量結果更準確,測量前應進行如下兩項操作,先　　　　　　　　　 ，接著　　　　　　　　　 ，然后再測量并讀數．

(二)下圖為-正在測量中的多用電表表盤。

(1)如果是用直流10V擋測量電壓，則讀數為　　　　 V。

(2)如果是用×100W擋測量電阻，則讀數為　　　　 W。

(3)如果是用直流5mA擋測量電流，則讀數為　　　　 mA。

3.在圖示電路的三根導線中,有一根是斷的,電源、電阻器R₁、R₂及另外兩根導線都是好的.為了查出斷導線,某學生想先將多用電表的紅表筆連接在電源的正極a,再將黑表筆分別連接在電阻器R₁的b端和R₂的c端,并觀察多用電表指針的示數.在下列選擋中,符合操作規程的是()

(A)直流10V擋　　　　　　　　　　　　　 (B)直流0.5A擋

(C)直流2.5V擋　　　　　　　　　　　　　 (D)歐姆擋

2. 用 求出的“220V,40W”電燈泡電阻為1210Ω，用多用電表測得其電阻只有90Ω，下列說法中正確的是(　 )

A. 兩個電阻阻值相差懸殊是不正常的 , 一定是測量時讀錯了數據

B. 兩個阻值相差懸殊是正常的 , 因?yàn)闅W姆表測電阻的誤差大

C. 兩個阻值相差懸殊是不正常的 , 可能出廠時把燈泡的功率標錯了

D. 兩個阻值相差懸殊是正常的 ,1210Ω是正常工作狀態 ( 溫度很高 ) 的阻值 ,90Ω是常溫下的阻值

1.關于多用電表表面上的刻度線 , 下列說法中正確的是(　　 )

A. 直流電流刻度線和直流電壓刻度線都是均勻的可以共用同一刻度線

B. 電阻刻度是不均勻的

C.交流電壓刻度線是均勻的

D.電阻刻度上的零刻度線與直流電流最大刻度線相對應

7.如圖所示，A、B、C為黑箱上的三個接點，已知任意兩個接點間最多只能接一個元件，可能的元件有電池、電阻和二極管。

(1)用多用電表判斷黑箱內有無電池，操作方法是　　　　　　　　　 。

(2)經檢測發現黑箱內沒有電池，用多用電表的歐姆擋測量各接點間的電阻，結果如下：黑表筆接B點、紅表筆接C點時阻值很小，反接時阻值很大；A、B間正反接時阻值均為R；黑表筆接A點、紅表筆接C點時阻值比AB間阻值R略大，反接時阻值很大。試在圖中畫出黑箱內一種可能的電路。

拓展提高

6.一個盒子內裝有由導線和幾個相同阻值的電阻組成的電路，盒外的1、2、3、4是該電 路的4個接線柱 .己知1、2間電阻是1 、3 間電阻的2倍，1、3 間電阻又等于2、4 間電　　　 阻，而3、4間沒有明顯的電阻，試畫出盒內電路最簡單的一種電路圖 .

5.一個多用電表的電池已經使用很久了，但是轉動調零旋鈕時，仍可使表針調至零歐姆刻度。這時測量出的電阻R_測與所測電阻的真實值R_真相比，將　　　　 (填“偏大”、“偏小”、“不變”)。
