C.電流表(0~0.3A,內阻2Ω) D.電流表(0~0.6A,內阻0.5Ω)
E.滑動變阻器(10Ω,1A) F.滑動變阻器(1000Ω,O.5A)
G.直流電源(6V,內阻不計) 另有開關一個、導線若干.
①實驗中電壓表應選 ,電流表應選 ,滑動變阻器應選 .(只填器材的字母代號)

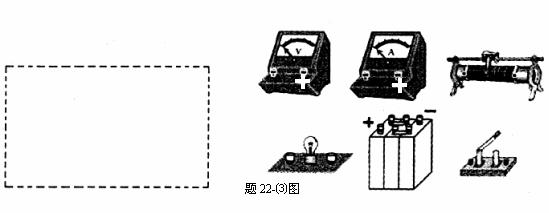

②在下面的虛線框中畫出實驗電路圖,要求電流、電壓能從零開始變化.
③根據你設計的電路圖,將下圖中的實物連接成實驗用的電路.
⑶(12分)有一個小燈泡上標有“3V,0.2A”字樣,現要測量該燈泡的伏安特性曲線,有下列器材可供選用:
A.電壓表(0~3V,內阻1kΩ) B.電壓表(0~15V,內阻5kΩ)
22.(共18分)⑴圖甲為用螺旋測微器、圖乙為用游標尺上有50個等分刻度的游標卡尺測量工件的情況,請讀出它們的讀數.甲:讀數為 mm 乙:讀數為 mm
|
