某同學為測量一個阻值約為200Ω的電阻R ，準備的器材及規格如下：
電流表A（量程0～10mA，內阻約40Ω）
電壓表V（量程0～3V，內阻約5kΩ）
直流電源E（電動勢約4V，內阻不計）
滑動變阻器R1（阻值范圍0～15Ω，允許通過的最大電流3.0A）
開關S
導線若干

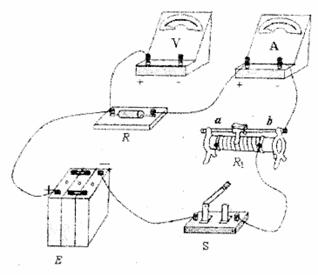

（1）為使實驗誤差較小，要求測得多組數據進行分析。請用實線補充如圖的實物連線，連成測量R的電路。
（2）閉合開關S前，應將滑動變阻器R1的滑片移至 端。（填“a”或“b”）
（3）閉合開關S后，將滑動變阻器R1的滑片移至適當位置，測得電壓表和電流表的示數分別為U和I，若用U/I作為R的測量值，則此測量值應 R的真實值。（填“大于”、“等于”或“小于”）
怎樣學好牛津英語系列答案科目：高中物理 來源： 題型：
（2013?湖南模擬）某同學為測量一個阻值約為200Ω的電阻R，準備的器材及規格如下：查看答案和解析>>
科目：高中物理 來源： 題型：013
某同學在測量一個阻值較小的電阻實驗中接成如圖( a )和( b )所示的兩種電路，為減少電表內阻引起的誤差，應采用
[ ]
A．a(chǎn)圖的電路 B．b圖的電路 C．兩圖的誤差相同
查看答案和解析>>
科目：高中物理 來源： 題型：
某同學要測量一個阻值約為60Ω的未知電阻，實驗室提供了以下器材：
A．電流計G（內阻Rg=50Ω，量程200μA）
B．電阻箱Rl（0―9999Ω）
C．電阻箱R2（0―999999Ω）
D．兩節干電池（電動勢略為3V，內阻忽略不計）
E．開關兩個
F．導線若干、電鍵一個
該同學經過分析后，設計了如圖所示的電路來完成實驗。請您完成下列問題：
①實驗時電阻箱應選擇 ；
②正確連接電路后，閉合電鍵S1，斷開電鍵S2，調節R，記下電流計G的讀數為I1；在保證 的條件下，閉合電鍵S2．記下電流計G的讀數為I2；
③電阻Rx的計算式為Rx = ；
④電阻Rx的測量值比真實值 （選填“偏大”或“偏�。�
查看答案和解析>>
科目：高中物理 來源： 題型：
某同學為測量一個阻值約為
的電阻R，準備的器材及規格如下：
電流表A（量程0-10mA，內阻約
）
電壓表V（量程
，內阻約
）
直流電源E（電動勢約4V，內阻不計）
滑動電阻器
（阻值范圍
，允許通過的最大電流
）
開關S
導線若干
（1）為使實驗誤差較小，要求測得多組數據進行分析。請用實線補充如圖的實物連線，連成測量R的電路。
（2）閉合開關S前，應將滑動變阻器R的滑片移至_________端。（填“a”或“b”）
（3）閉合開關S后，將滑動變阻器的滑片移至適當位置，測得電壓表和電流表的示數分別為U和I，若用U/I作為R的測量值，則此測量值應________R的真實值。（填“大于”、“等于”或“小于”）
查看答案和解析>>
