Question

如圖是一個空間幾何體的三視圖，試用斜二測畫法畫出它的直觀圖．（尺寸不作嚴格要求，但是凡是未用鉛筆作圖不得分，隨手畫圖也不得分）

Answer 1

由題可知題目所述幾何體是正六棱臺，畫法如下：
畫法：

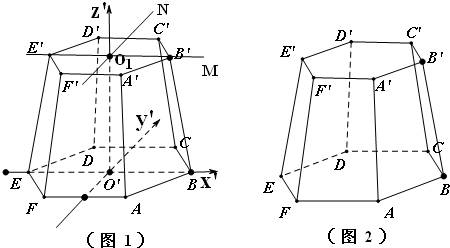

（1）、畫軸
畫x軸、y軸、z軸，使∠x′O′y′=45°，∠x′O′z′=90°     （圖1）
（2）、畫底面
以O′為中心，在XOY坐標系內畫正六棱臺下底面正方形的直觀圖ABCDEF．
在z′軸上取線段O′O₁等于正六棱臺的高；
過O₁ 畫O₁M、O₁N分別平行O’x′、O′y′，再以O₁為中心，畫正六棱臺上底面正方形的直觀圖A′B′C′E′F′
（3）、成圖
連接AA′、BB′、CC′、DD′、EE′、FF′，并且加以整理，就得到正六棱臺的直觀圖  （如圖2）．
