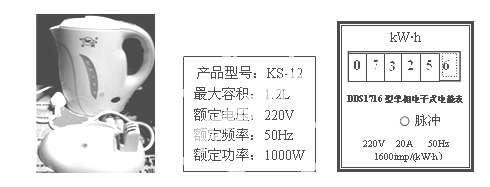

如圖所示是電熱水壺銘牌．為了測量它燒水時的實際功率，小明課外在家長的配合下進行了如下的綜合實踐活動：關掉家里所有用電器，將該電水壺裝了0.6L（600cm³）20℃的水，接入家庭電路中，閉合壺的開關，測得壺中的水從20℃上升到100℃所用的時間是4min．同時觀察到家中電能表（見圖）閃爍的次數正好為96次．已知水的比熱容【c=4.2×10³J/（kg•℃）】．請根據相關信息，求：

（1）電水壺中水吸收的熱量；

（2）電水壺燒水的實際功率．

如圖所示的電路中，電源電壓為18V且保持不變，電阻R₁的阻值為10Ω，滑動變阻器R₂上標有“50Ω 1A”字樣．閉合開關S后，通過R₁的電流為0.6A．求：

（1）電阻 R₁的兩端的電壓U₁；

（2）此時電流通過R₂消耗的電功率P₂；

（3）計算在移動滑片的過程中電壓表的最小示數．

一只小燈泡的額定電壓為2.5V，正常發光時的電流約為0.3A．小雨同學想測量這個小燈泡的額定功率，實驗室中有如下器材：一個電壓表、一個電流表、一個開關，電壓為6V的電源，滑動變阻器，導線若干．

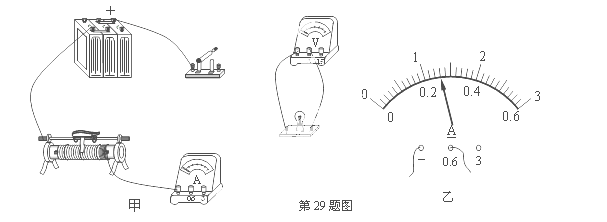

（1）請你用筆畫線代替導線，將電路連接完整．（2分）

（2）電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電壓表有示數，出現這一故障的原因可能是 ．

（3）排除故障后，進行了三次測量，測量數據如下表．當小燈泡正常發光時，電流表示數如圖乙所示，此時電流為 A；小燈泡的額定功率為 W．

（4）利用所給器材，該實驗裝置 （選填“能”或“不能”）用來驗證歐姆定律中的電流與電壓的關系．

（5）完成上述實驗后，小雨用了一個已知阻值為R₀的電阻和一個單刀雙擲開關，借助部分現有的實驗器材，設計了如圖所示的電路，也測出了燈泡的額定功率．請完成下列實驗步驟：

①閉合開關S_l，將S₂撥到觸點 （選填“1”或 “2”），移動滑片，使電壓表的示數為 V；

②再將開關S₂撥到觸點 （選填“1”或“2”），保持滑片的位置不動，讀出電壓表的示數U；

③燈泡額定功率的表達式為P_額= （用已知量和測量量表示）．

現有下列器材：蓄電池（6V），電流表（0～0.6A，0～3A）、電壓表（0～3V，0～15V）、定值電阻（若干）、開關、滑動變阻器和導線，要利用這些器材探究“電壓不變時，電流與電阻的關系”：

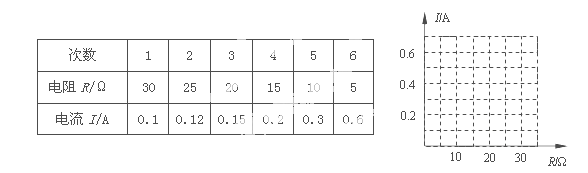

（1）實驗中多次換用不同阻值的定值電阻，并調節滑動變阻器的滑片，使電壓表示數保持不變，讀出對應于不同阻值的電流表示數，并記于表格中，請你利用表格中的數據，在坐標紙上畫出導體中的電流隨電阻變化的圖像．（2分）

（2）在做完第五次實驗后，接下來的操作是：斷開開關， 將10Ω的定值電阻更換為5Ω的定值電阻，閉合開關后，電壓表示數會 （選填“變大”、“變小”或“不變”），需將滑動變阻器的滑片向 （選填“左”或“右”）移，便電壓表示數為 V時，讀出電流表的示數．

（3）為完成整個實驗，應該選取哪種規格的滑動變阻器（ ）

A．50Ω 1.0A B．50Ω 0.5A C．20Ω 1.0A D．20Ω 0.5A

用如圖所示的電路可以測量一個未知電阻的阻值，其中R_x為待測電阻，R為電阻箱 ，S為單刀雙擲開關，R₀為定值電阻．小明用該電路進行實驗，主要步驟有：

A．把開關S接b點，調節電阻箱，使電流表的示數為I；

B．讀出電阻箱的示數R；

C．把開關S接a點，讀出電流表的示數為I；

D．根據電路圖，連接實物，將電阻箱的阻值調至最大．

（1）上述步驟的合理順序是 （只需填寫序號）．

（2）步驟A中電阻箱調節好后示數為30 Ω．若已知R₀的阻值為10Ω，則待測電阻的阻值為 Ω．

（3）本實驗物理思想方法可稱為 （選填“控制變量法”或“等效替代法”）．

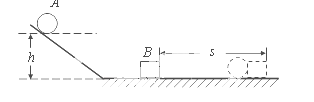

如圖所示是探究“物體動能的大小與什么因素有關的實驗示意圖（B為木塊）．

（1）在探究動能與 的關系時，要保持小球的質量不變，讓小球從 （選填“相同”或“不同”）的高度滾下．

（2）物理的研究方法有許多，本實驗運用了兩種研究方法：一是 法；二是轉換法．就本題來說：用 來表示小球動能大小的方法就是轉換法．

如圖所示是小明在探究“杠桿的平衡條件”實驗：

（1）實驗前，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿右端下沉．此時，應把杠桿兩端的平衡螺母向 （選填“左”或“右”）調節，使杠桿在不掛鉤碼時，保持水平并靜止，達到平衡狀態．這樣做的好處 ．

（2）杠桿調節平衡后，小明在杠桿上A點掛4個鉤碼，在B點處掛6個鉤碼杠桿恰好在原位置平衡．于是小明便得出了杠桿的平衡條件為： ．

（3）他這樣得出的結論 （是/否）合理？為什么？ ．

如圖所示為生活中常用的熱水瓶，其外壁采用鍍銀的雙層玻璃，并將中間抽成真空，這是為         ．注入一定量的熱水后，立即蓋上軟木塞，軟木塞會跳起來．這一過程中瓶內氣體的        能轉化為軟木塞的機械能．汽油機的          沖程也發生同樣的能量轉化．如果該汽油機飛輪轉速是1800r／min，則該汽油機每秒鐘內對外做功         次．

作圖題（4分）

（1）如圖所示杠桿OBA處于平衡狀態，請分別畫出力F₁的力臂l₁和力F₂的力臂l₂．

（2）如圖所示，用滑輪組提升重物用筆畫線代替繩子在圖中畫出最省力的繩繞法．

如圖所示，電源電壓不變，R₁=6Ω，R₂=4Ω．（1）當開關S₁閉合，S₂、S₃斷開時，電流表的示數為0.6A，電路總電阻是         Ω，電源電壓為      V．（2）當開關全都閉合時，電流表示數為1.5A，則通過R₁的電流是       A，10s內電流通過燈泡L做的功為         J．
