Question

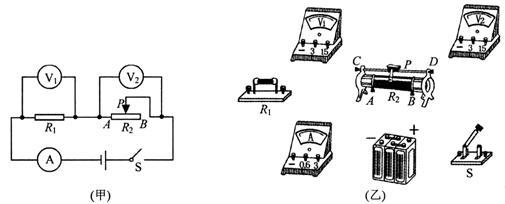

小明探究“通過導體的電流與電壓的關系”時，電路圖如圖（甲）所示．電源電壓不變，R₁為定值電阻，電流表A 選用0～0.6A量程，電壓表V₁選用為0～3V量程，電壓表V₂選用為0～15V 量程，滑動變阻器R₂上標有“50W 1A”的字樣．

（1）請根據電路圖（甲）用筆畫線代替導線連接實物圖（乙）.

（2）閉合開關前滑動變阻器的滑片P應放在_______（A/ B）端．實驗過程中，我想增大R₁兩端電壓，滑片應該向________（A/ B）端移動。

（3）閉合開關S，發現電流表A 與電壓表V₂的示數不為零，電壓表V₁的示數為零，則電路存在的故障是_______. （寫出一種可能性）

（4）排除故障后，繼續進行實驗，記錄電流表A 與電壓表V₁的示數，得到一組實驗數據，如表格（丙）所示．分析表中實驗數據可得結論：___________________________

（5）實驗中，記錄電流表A 與電壓表V₂的示數，得到一組實驗數據，根據實驗數據作出I─U₂圖線，如圖（丁）所示，電源電壓是_______V．在保證實驗器材安全的前提下，滑動變阻器接入電路的阻值不得小于_______W ，此時電路中最大的功率為______W。

Answer 1

B    A   R₁短路    電阻一定時，電流與電壓成正比     6   10    1.8
