在“測量小燈泡的額定功率”實驗中.已連接的部分電路如圖a所示.圖中電源電壓恒定，小燈泡上只能看到“3. 8V”字樣.
(1)請你用筆畫線代替導線.將圖中的實物電路連接完整.
(2)正確連接實驗電路后，開關試觸時，發現燈泡不亮，電流表無示數，電壓表有示數.其故障原因可能是:▲
(3)故障排除后開始實驗，當變阻器滑片滑到圖示位置時.電壓表的示數為3. OV.接著應將滑片向▲滑動，直至燈泡兩端電壓為額定電壓，此時電流表的示數如圖b所示.則燈泡的額定功率為▲W.

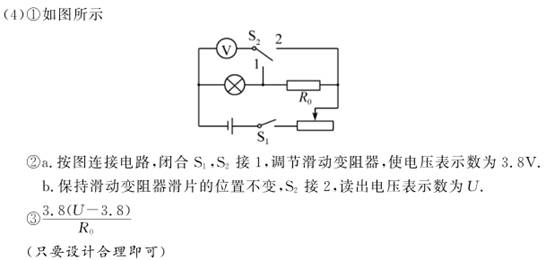

(4)實驗時某小組學生發現電流表損壞，他們想設計一個不用電流表測定該小燈泡額定功率的實驗.于是向老師要了一個阻值為R。的定值電阻(阻位適當)和一個單刀雙擲開關
.借助原有的實驗器材，順利完成了實驗.假如由你來做該實驗，要求電路只連接一次.請設計實驗方案.
①在虛線框內畫出實驗電路圖.
②簡述實驗步驟:▲▲.(用相應的字母表示測量的物理量)
③寫出燈泡額定功率的表達式P額=▲.(用已知量和測量量表示)
科目：初中物理 來源： 題型：
如圖所示，吊在天花板下面的電燈處于靜止狀態，如果某一天，吊線突然間斷開的同時，所受外力全部消失，則電燈將（ ）
A．豎直向下勻速運動 B．豎直向下加速運動
C．保持原來靜止狀態 D．豎直向上勻速運動
查看答案和解析>>
科目：初中物理 來源： 題型：
下圖是小明自制的游戲打樁機的示意圖.它利用光學元件改變太陽光的傳播方向，從而燒 斷細線，使重錘下落打在樁上.圖中元件a為 鏡，元件b為 鏡.重錘在下落的過程中， 能轉化為動能.
查看答案和解析>>
科目：初中物理 來源： 題型：
小華參加休育中考的跳繩考試時.她在1min內連續跳了150次.獲得跳繩項目的滿分.已知小華的質量為45kg.每只鞋底與地面的接觸面積為150cm2.跳起時重心升高的平均高度為4cm. g取I0N/kg.求:
(1)小華站在操場上等待時對地面的壓強:
(2)小華跳一次所做的功;
(3)小華跳繩時的平均功率.
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖所示的電路，已知電流表的量程為0～0.6A，電壓表的量程為0～3V，定值電阻R1的阻值為10Ω，滑動變阻器R2的最大阻值為50Ω，電源電壓為6V．開關S閉合后，在滑動變阻器滑片滑動的過程中，保證電流表、電壓表不被燒壞的條件是（ ）
A．電壓表最小示數是1V
B．滑動變阻器滑片允許滑到最左端
C．電路中允許通過的最大電流是0.6A
D．滑動變阻器滑片移動的過程中，電流表先達到最大量程
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖描述的是生活中與“電”有關的現象，其中符合安全用電要求的是（ ）
A．用測電筆檢測插座是否有電
B．用濕手按開關
C．多個大功率用電器同時用一個插座
D．在電線上晾曬衣服
查看答案和解析>>
