（8分）太陽能是一種清潔、綠色能源。在上海舉辦的2010年世博會上，大量使用了太陽能電池。太陽能電池在有光照時，可以將光能轉化為電能；在沒有光照時，可以視為一個電學器件。某實驗小組通過實驗，探究一個太陽能電池在沒有光照時（沒有儲存電能）的I-U特性。所用的器材包括：太陽能電池，電源E，電流傳感器，電壓傳感器，滑動變阻器R，開關S及導線若干。

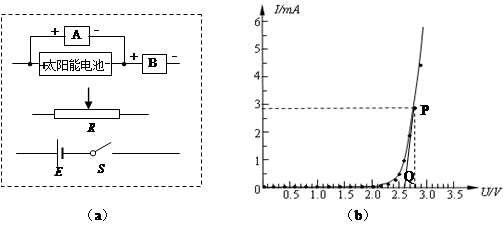

（1）為了描繪出完整的I-U特性曲線，在圖a中A處接________傳感器，B處接________傳感器，并將圖(a)連成完整的實驗電路圖。
（2）該實驗小組根據實驗得到的數據，描點繪出了如圖(b)的I-U圖像，圖中PQ為過P點的切線。由圖可知，當電壓小于2.00V時，太陽能電池的電阻________（選填“很大”或“很小”）；當電壓為2.80V時，太陽能電池的電阻約為______Ω。
