靜電透鏡是利用靜電場使電子束會聚或發散的一種裝置，其中某部分靜電場的分布如圖1所示.虛線表示這個靜電場在xOy平面內的一簇等勢線，等勢線形狀相對于Ox軸、Oy軸對稱.等勢線的電勢沿x軸正向增加，且相鄰兩等勢線的電勢差相等.一個電子經過P點（其橫坐標為-x₀）時，速度與Ox軸平行.適當控制實驗條件，使該電子通過電場區域時僅在Ox軸上方運動.在通過電場區域過程中，該電子沿y方向的分速度v_y隨位置坐標x變化的示意圖是圖2中的(　　)

圖1

圖2

如圖19所示，帶正電小球質量為m=1×10^-2 kg、帶電荷量為q=1×10^-6 C,置于光滑絕緣水平面上的A點.當空間存在著斜向上的勻強電場時，該小球從靜止開始始終沿水平面做勻加速直線運動，當運動到B點時，測得其速度v_b=1.5 m/s,此時小球的位移為s=0.15 m.求此勻強電場場強E的取值范圍.（g取10 m/s²）

圖19

某同學求解如下：設電場方向與水平面之間夾角為θ,由動能定理qEscosθ=mv_b²-0得由題可知θ＞0，所以當E＞7.5×10⁴ V/m時小球將始終沿水平面做勻加速直線運動.

經檢查，計算無誤.該同學所得結論是否有不完善之處？若有，請予以補充.

如圖18，甲和乙是兩個點電荷，電荷量均為q,甲固定在絕緣架A處，在甲正上方的電荷乙放在一塊絕緣板上B處，現在手持絕緣板使乙從靜止起開始以加速度a豎直向下做勻加速直線運動（a小于g）.乙的質量為m，求：

圖18

（1）絕緣板運動到離A多遠的C處，乙恰對絕緣板無壓力？

（2）如果這個位置滿足CB∶CA=2∶1，乙電荷在此前的運動過程中，電場力和板的支持力對該電荷做功的代數和等于多少？（已知靜電力常量為k）

如圖17，在電場中，一個負電荷從C點分別沿直線移到A點和B點，在這兩個過程中，均需克服電場力做功，且做功的值相同.有可能滿足這種做功情況的電場是（　　）

圖17

A.正y方向的勻強電場

B.正x方向的勻強電場

C.在第Ⅰ象限內有負點電荷

D.在第Ⅳ象限內有負點電荷

如圖16所示，在點電荷Q形成的電場中，a、b兩點在同一等勢面上，c、d兩點在另外同一等勢面上，甲、乙兩帶電粒子的運動軌跡分別為acb和adb曲線.若兩粒子通過a點時具有相同的動能，則（　　）

圖16

A.甲、乙兩粒子帶異種電荷?

B.甲粒子經過c點時與乙粒子經過d點時的動能相同?

C.兩粒子經過b點時的動能相同?

D.若取無窮遠處電勢為零，則甲粒子在c點的電勢能小于乙粒子在d點的電勢能

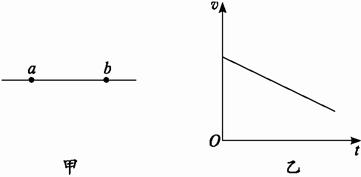

如圖15甲是某電場中的一條電場線，a、b是這條線上的兩點，一負電荷只受電場力作用，沿電場線從a運動到b.在此過程中，電荷的速度—時間圖線如圖乙所示，比較a、b兩點電勢的高低和場強的大小，下列說法正確的是（　　）

圖15

A.φ_a＞φ_b,E_a＜E_b                 B.φ_a＞φ_b,E_a=E_b?

C.φ_a＜φ_b,E_a＞E_b                 D.φ_a＜φ_b,E_a=E_b?

如圖14，在紙面內有一勻強電場，一帶正電的小球（重力不計）在一恒力F的作用下沿圖中虛線由A至B做勻速運動.已知力F和AB間夾角為θ,AB間距離為d,小球帶電荷量為q，則下列結論正確的是（　　）

圖14

A.勻強電場的電場強度E=Fcosθ/q

B.AB兩點間的電勢差為Fdcosθ/q

C.帶電小球由A運動到B過程中電勢能增加了Fdcosθ

D.若帶電小球由B向A做勻速直線運動，則F必須反向

某電場的分布如圖13所示,帶箭頭的實線為電場線,虛線為等勢面.A、B、C三點的電場強度分別為E_a、E_b、E_c,電勢分別為φ_a、φ_b、φ_c,關于這三點的電場強度和電勢的關系,以下判斷中正確的是（　　）?

圖13

A.E_a＜E_b,φ_b=φ_c                 B.E_a＞E_b,φ_a＞φ_b?

C.E_a＞E_b,φ_a＜φ_b                D.E_a=E_c,φ_b=φ_c

空間中有一個孤立的帶負電的金屬球，電荷量為q，球半徑為R.球外a、b兩點距球心的距離分別為2R和4R，如圖12所示.已知在帶電金屬球的電場中這兩點的電場強度分別為E_a、E_b，電勢分別為φ_a、φ_b，關于這個電場有以下判斷：?

圖12

①E_a＞E_b　②φ_a＞φ_b　③若在a點引入一個帶正電、電荷量也是q的點電荷，則該點電荷受到的電場力應是F=qE_a,其中E_a是沒有引入點電荷時，金屬球在a點所產生的場強　④若把該正點電荷從a點移到b點，電勢能一定增加下邊四個選項中包含全部正確說法的是（　　）

A.①②③         B.①③           C.①③④           D.①④

如圖11所示，Q₁和Q₂是在真空中固定的兩個等量同種點電荷，O點為兩電荷連線的中點，A和B是連線上關于O點對稱的兩點.一電子從A點由靜止開始運動，運動中僅受電場力作用，電子將以O點為中心在A、B之間來回往復運動.對于這一現象下面說法中正確的是（　　）

圖11

A.Q₁和Q₂都帶正電?

B.電子在O點的速度最大?

C.電子在A、B之間所受電場力大小不變?

D.電子在A、B之間運動過程中機械能守恒
