精英家教網 > 高中物理 > 題目詳情

某同學到實驗室測量某一型號的干電池（電動勢約為1.5V,內阻約為5Ω）的電動勢和內阻,可供選擇的實驗器材如下：

       A．電壓表（量程為3V）

       B．電阻箱R1（0～99.9Ω）

       C．滑動變阻器R2(最大阻值為200Ω,額定電流為1A)

       D．開關S和導線若干

       （1）請你選擇合適的實驗器材,設計一種測量此干電池的電動勢和內阻的方案,并在下面的虛線框中畫出實驗電路圖。

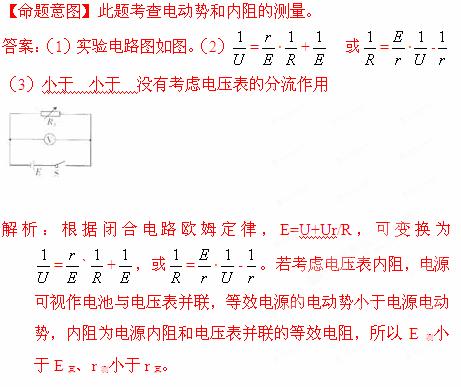

       （2）此同學根據正確的實驗電路圖連接器材，測得多組數據，然后用圖象法處理實驗數據，作出有關物理量的一次函數圖象，則能求也電動勢E和內阻r的可能的一次函數表達式為                                                           。

（3）用該電路測量的電動勢E和內阻r，測量值和真實值的關系：E測    E真、r測     r真（填“大于”、“等于”、或“小于”），產生系統誤差的原因主要是             。

練習冊系列答案
相關習題

科目：高中物理 來源： 題型：

（2013?黑龍江模擬）某同學到實驗室測量某一型號的干電池（電動勢約為1.5V，內阻約為5Ω）的電動勢和內阻，可供選擇的實驗器材如下：
A．電壓表V（量程為3V）
B．電阻箱R1（0～99.9Ω）
C．滑動變阻器R2（最大阻值為200Ω，額定電流為1A）
D．開關S和導線若干
（1）請你選擇合適的實驗器材，設計一種測量此干電池的電動勢和內阻的方案，并在下面的虛線框中畫出實驗電路圖．
（2）此同學根據正確的實驗電路圖連接器材，測得多組數據，然后用圖象法處理實驗數據，作出有關物理量的一次函數圖象，則能求也電動勢E和內阻r的可能的一次函數表達式為
1
U
=
r
E
?
1
R
+
1
E
1
U
=
r
E
?
1
R
+
1
E
．
（3）用該電路測量的電動勢E和內阻r，測量值和真實值的關E測
小于
小于
E真、r測
小于
小于
r真（填“大于”、“等于”、或“小于”），產生系統誤差的原因主要是
沒有考慮電壓表的分流作用
沒有考慮電壓表的分流作用
．

查看答案和解析>>

科目：高中物理 來源： 題型：閱讀理解

I．某同學設計了用如圖所示的電路測量量程為1V的電壓表的內阻RV（RV在800Ω-900Ω之間）實驗步驟和方法是：

①斷開開關S，按右圖連接好電路②把滑動變阻器的觸頭P滑到a端③將電阻箱R的阻值調為零④閉合開關S⑤調節滑動變阻器R的阻值，使電壓表的示數為1V⑥調節電阻箱R的阻值，使電壓表的示數為0.5V，此時電阻箱R的值即為電壓表的內電阻RV的測量值⑦最后斷開開關S．
實驗室可供選擇的實驗器材有：
A．待測電壓表B．滑動變阻器，最大阻值1000Ω
C．滑動變阻器，最大阻值10ΩD．電阻箱：最大阻值999.9Ω
E．電阻箱：最大阻值99.9ΩF．電池組：電動勢約4V，內阻可忽略
G．電池組：電動勢約8V，內阻可忽略
以及導線和開關等，按照這位同學設計的實驗方法，回答下列問題：
（1）人使用本方法測量得較精確，而且使用儀器個數最少，除了導線，開關和待測電壓表外，還應從提供的B、C、D、E、F、G器材中選用
CDG
CDG
（用器材的序號字母表示）
（2）對于上述方法測出的電壓表內阻RV的測量值R測和真實值R真及測量誤差，下列說法中正確的是
AD
AD
．
A．R測＞R真
B．R測＜R真
C．若RV越大，測量值R測相對于真實值R真的誤差就越大
D．若RV越大，測量值R測相對于真實值R真的誤差就越小
II．（10分）學過單擺的周期公式以后，物理興趣小組的同學們對種擺產生了興趣，老師建議他們先研究用厚度和質量分布均勻的方本塊（如一把米尺）做成的擺（這種擺被稱為復擺），如圖所示．讓其在豎直平面內做小角度擺動，C點為重心，板長為L，周期用T表示．
甲同學猜想：復擺的周期應該與板的質量有關．
乙同學猜想：復擺的擺長應該是懸點到重心的距離
L
2
．
丙同學猜：復擺的擺長應該大于
L
2
．理由是：若OC段看成細線，線栓在C處，C點以下部分的重心離O點的距離顯然大于
L
2
．
為了研究以上猜想是否正確，同學們進行了下面的實驗探索：
（1）把兩個相同的木板完全重疊在一起，用透明膠（質量不計）粘好，測量其擺動周期，發現與單個木板擺動的周期相同，重做多次仍有這樣的特點．則證明了甲同學的猜想是
錯誤
錯誤
的（選填“正確”或“錯誤”）
（2）用T0表示板長為L的復擺看成擺長為
L
2
．單擺的周期計算值（T0=2π
L
2
g
），用T表示板長為L復擺的實際周期測量值．計算與測量的數據如下表：
板長L/cm 25 50 80 100 120 150
周期計算值T0/s 0.70 1.00 1.27 1.41 1.55 1.73
周期測量值T/s 0.81 1.16 1.47 1.64 1.80 2.01
由上表可知，復擺的等效擺長
大于
大于
（選填“大于”、“小于”或“等于”）．

（3）為了進一步定量研究，同學們用描點作圖法對數據進行處理，所選坐標如圖．請在坐標紙上作出T-T0圖，并根據圖象中反映出的規律求出L等=
1.35
1.35
L
2
．（結果保留三位有效數字，其中L等是板長為L時的等效擺長T=2π
L等
g
）．

查看答案和解析>>

科目：高中物理 來源： 題型：

某同學到實驗室做“測電源電動勢和內阻”的實驗時，發現實驗臺上有以下器材：待測電源（電動勢未知，內阻約為2）；一個阻值未知的電阻；多用電表一只；電壓表兩只；電流表一只；滑動變阻器一只；開關一個，導線若干.

①該同學首先用多用電表粗略測量電源的電壓，電表指針和選擇開關分別如圖所示，則該電表讀數為　　 V。

②為較準確地測量該電源的電動勢和內電阻并同時測出定值電阻的阻值，他設計了如圖所示的電路.實驗時他用U1、U2、I分別表示電表的讀數，在將滑動變阻器的滑片移動到不同位置時，記錄了U1、U2、I的一系列值.并作出下列三幅U—I圖線來處理實驗數據，從而計算電源電動勢、內阻以及定值電阻R0的值.

其中，可直接算出電源電動勢和內電阻的圖是____，可直接算出定值電阻R0的圖是____.

③本實驗中定值電阻的測量存在誤差，造成這一誤差的原因是_______

A.由電壓表分流共同造成

B.由電壓表分流及電流表分壓共同造成

C.只由電壓表分流造成

D.由電流表滑動變阻器分壓共同造成

查看答案和解析>>

科目：高中物理 來源： 題型：

某同學到實驗室做《測電源電動勢和內阻》的實驗時，發現實驗臺上有以下器材：待測電源(電動勢未知，內阻約為2Ω)；一個阻值未知的電阻R0；多用電表一只；電壓表兩只；電流表一只；滑動變阻器一只；開關一個，導線若干．

①該同學首先用多用電表粗略測量電源的電壓，電表指針和選擇開關分別如圖所示，則該電表讀數為     ▲    V；

②為較準確地測量該電源的電動勢和內電阻并同時測出定值電阻R0的阻值，他設計了如圖所示的電路．實驗時他用U1、U2、I分別表示電表V１、V2、A的讀數，在將滑動變阻器的滑片移動到不同位置時，記錄了U1、U2、I的一系列值．并作出下列三幅U—I圖線來處理實驗數據，從而計算電源電動勢、內阻以及定值電阻R0的值．

其中，可直接算出電源電動勢和內電阻的圖是       ▲          ，可直接算出定值電阻R0的圖是     ▲         ．

③本實驗中定值電阻的測量存在誤差，造成這一誤差的原因是   ▲

A．由電壓表V1、V2分流共同造成        B．由電壓表V1、V2分流及電流表分壓共同造成

C．只由電壓表V2分流造成        D．由電流表、滑動變阻器分壓共同造成[來源:Z+xx+k.Com]

查看答案和解析>>
