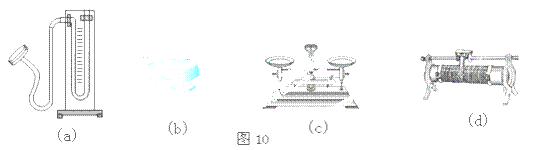

如圖10所示，(a)儀器名稱是   （1）    。(b)是茶壺，它是根據   （2）    原理制成的。在“測定物質的密度”的實驗中，用(c)儀器可以測量物體的    （3）     。(d)為滑動變阻器，是通過改變電阻絲的     （4）      來改變電路中的電阻。

如圖9所示,電源電壓為6伏保持不變,定值電阻R₁的阻值為5歐,滑動變阻器R₂標有“20Ω1Α”字樣,閉合電鍵S后,電流表示數為0.4安。求:

（1）電阻R₁兩端的電壓；

（2）此時滑動變阻器R₂連入電路的阻值；

（3）現將一個表盤如圖9所示的電壓表接入電路,要求在移動變阻器滑片P的過程中電壓表示數的變化量最大，則電壓表應接在 兩點之間(選填:“ab或ac”、“ab或bc”或“ac或bc”)；

（4）電壓表示數的最大變化量ΔU_最大。

將2千克水倒入底面積為0.02米²的容器中，水深30厘米。容器重力為2牛，放在水平桌面中央。求：

（1）容器底部受到水的壓力；

（2）容器對桌面的壓力；

（3）容器對桌面的壓強。

如圖8所示，電源電壓保持不變，電阻R₂的阻值為15歐。閉合電鍵S后，電流表的示數為1安，通過電阻R₂的電流為0.4安。求：

(1)電源電壓U；

(2)電阻R₁的阻值；

(3)通電10秒，電流通過電阻R₁所做的功W₁。

一實心銅塊質量為1.78千克，則銅塊的體積為多少？如果把它浸沒在水中,受到的浮力為多少?（ρ_銅=8.9×10³千克/米³）

在圖7中的〇里填上適當的電表符號，使之成為正確的并聯電路圖。

如圖6所示，靜止在水平地面上的物體受到的重力為6牛，請用力的圖示法畫出地面對物體的作用力。

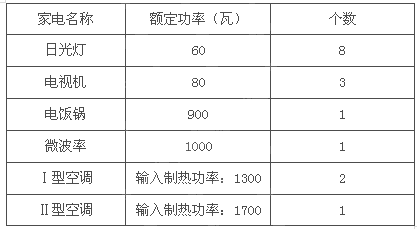

2013年12月的某一天，學習了電功率知識后，小鄭同學回到家里查看了部分家電的額定功率和家電個數，并記錄在下表中：

（1）分析上表中的數據可得：在相同時間內，家用電器的功率越大，消耗的電能越 （22）   ，若電飯鍋連續正常工作0.5小時，則消耗的電能為     （23）        千瓦時。

（2）從節能角度思考，請為小鄭家考慮兩條節能的措施：

①                     （24）                                               ，

②                     （25）                                               。

在圖5所示的電路中，閉合電鍵S，燈L不亮，已知電路中各處均接觸良好，除燈L和電阻R外，其余元件均完好。

（1）請判斷該電路中存在的故障可能是     （19）        （請將幾種可能填寫完整）。

（2）若將一個電壓表正確并聯在燈的兩端，閉合電鍵S,

若電壓表有示數，說明故障是       （20）              ；

若電壓表無示數，說明故障是       （21）              。

      （16）       半球實驗驗證了大氣壓存在且很大，    （17）    首先用實驗測定了大氣壓的值。2013年12月2日，“嫦娥三號”月球探測器順利升空，“嫦娥三號”發射升空的過程中受到的大氣壓會  （18）      （選填“變大”、“不變”或“變小”）。
