某電熨斗內有R₁、R₂兩段發熱絲，其簡化電路如圖，它在220V或110V電壓下都能正常工作：110V時將S打至1擋，220V時將S打至2擋，這兩種情況下熨斗的電功率均為1100W．求

（1）電熨斗正常工作5分鐘消耗多少電能？

（2）電熨斗在220V電壓下正常工作的電流是多大？

（3）兩發熱絲的電阻之比多大？

將質量為4kg的冷水與質量為3kg溫度為80℃的熱水混合后，末溫度為40℃，不計熱量損失，則

（1）熱水放出的熱量是多少焦耳？

（2）冷水原來的溫度是多少攝氏度？

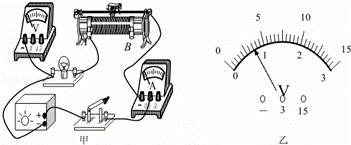

測量“小燈泡的電功率”．小燈泡的額定電流為 0.3A，燈絲阻值在 10Ω～15Ω 之間．所提供的器材有：電流表、電壓表、電源（電壓恒為 6V）、開關各一個，滑動變阻器 （“5Ω 2A”、“20Ω 1A”）兩個，導線若干．

（1）如圖甲所示是沒有連接完的實物電路，請用筆畫線代替導線將實物圖補充完整．

（2）選用的滑動變阻器的規格為　_________　．

（3）閉合開關，移動滑片，當電流表的示數為0.3A時，電壓表的示數如圖乙所示，讀數為　_________　V，小燈泡的額定功率為　_________　W．

（4）實驗結束后，小明整理實驗器材時，發現滑動變阻器的AP部分比PD部分熱，這是因為　_________　．

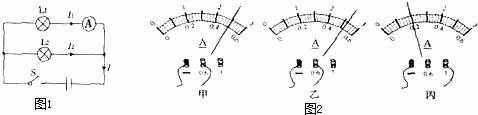

為了驗證并聯電路的電流特點．小薇設計了如圖l所示的電路進行實驗．

（1）在連接電路時，開關應處于　_________　狀態．

（2）小強先將電流表接在L₁所在的支路上，閉合開關后，觀察到燈L₂發光，但燈L₁不發光，電流表的示數為零，電路可能存在的故障是：　_________　．

（3）排除故障后，她測出了L₁、L₂支路和干路上的電流分別為I₁、I₂和I，電流表示數如圖2中甲、乙、丙所示，可讀出I₁=　_________　A，I₂=　_________　A，I=　_________　A．根據測量結果．在誤差允許范圍內你認為并聯電路中干路電流和各支路電流的關系是：　_________　 （寫出關系式即可）

用圖甲所示裝置“比較不同液體吸熱升溫特點”．在兩個相同燒杯中分別加入初溫、體積相同的水和食鹽水，用相同酒精燈加熱直到沸騰．

（1）分別測量出水和食鹽水的沸點，發現食鹽水的沸點比水高．其中水沸騰時溫度計的局部放大圖如乙圖所示，水的沸點為　_________　℃．

（2）實驗中加熱食鹽水到沸騰需要的時間長，說明食鹽水吸收的熱量比水　_________　（選填“多”或“少”）．

（3）能否僅由“加熱食鹽水到沸騰需要的時間長”得出食鹽水比熱容大的結論？

答：　_________　；其原因是：　_________　．

（1）某單位有一塊科技試驗田，現有細導線、小燈泡、電鈴、電池組、開關，請你為值班室看護人員設計一個報警電路．要求：情況正常時，值班室內燈亮鈴不響；有動物闖入時，碰到柵欄會拉斷導線，燈亮同時電鈴響，請你畫出設計的電路圖．

（2）根據圖中通電螺線管的N極，標出磁感線方向，小磁針的N極，并在括號內標出電源的正、負極．

如圖所示的電路中，屬于串聯電路的有　_________　；屬于并聯的有　_________　；開關能控制所有用電器的有　_________　（填序號）．

某柴油機燃燒2.4kg的柴油，對外做功為2.8×10⁷ J，該柴油機的熱機效率約為　_________　．柴油機的吸氣沖程，吸入的物質是　_________　．（q_酒精=3.0×10⁷ J/kg）

小王家中的電能表如圖所示，從表盤信息可知，小王家接入的用電器總功率不能超過　_________　W，當家里只有微波爐工作時，電能表在1分鐘內轉60轉，則該微波爐消耗的電能為　_________　J，微波爐的電功率是　_________　W．

如圖所示，用酒精燈對帶有木塞的試管內的水加熱，當試管內的水沸騰時，水的溫度　_________　（選填“高于”、“低于”或“等于”）100℃（管外大氣壓為標準大氣壓），過一會兒，管內的水蒸氣將木塞沖開，水蒸氣的　_________　能轉化為木塞的　_________　能．
