在“測定小燈泡的電功率”的實驗中，已知小燈泡的額定電壓為3.8V。

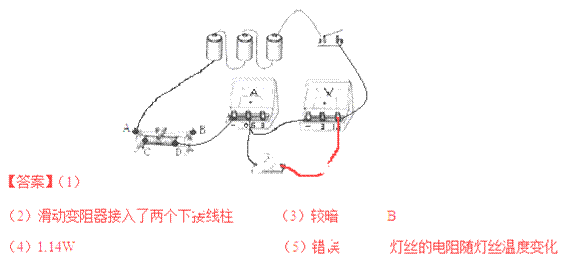

（1）請完成圖13中的電路連接；
（2）某同學連接好電路后，閉合開關并反復移動滑片，發現小燈泡亮度始終較暗，電壓表、電流表示數始終不變，出現這種現象的原因可能是 ；
（3）接線正確后，閉合開關，移動滑動變阻器的滑片到某一點，電壓表的示數如圖13甲所示，此時小燈泡發光 （選填“較暗”、“正�！被颉拜^亮”）；為了測量小燈泡的額定功率，應將滑片P向 端（填“A”或“B”端）的方向滑動；
（4）當小燈泡正常發光時，電流表的示數如圖13乙所示，則小燈泡的額定功率是 W；
（5）在對測量數據記錄和處理時設計了如下表格（不用補充填出空白數據），你認為這張表格的設計是 (選填“正確”或“錯誤”）的。細心的小曦發現，用表格中記錄的電壓和電流計算出來燈泡的電阻不相等，原因是： 。
激活思維優加課堂系列答案
活力試卷系列答案科目：初中物理 來源： 題型：
在探究“斜面的機械效率”的實驗中，測得圖5中斜面的機械效率為80%，這表示
A．若物重為1N，則沿斜面向上的拉力為0.8N
B．若斜面長度為1m，則斜面的高度為0.8m
C．若拉力做功1J，則有0.8J的功用于提升重物
D．若拉力做功1J，則有0.8J的功用于克服摩擦力
查看答案和解析>>
科目：初中物理 來源： 題型：
按要求作圖
（1）如圖所示為釣魚竿釣魚的示意圖，O為支點，F1表示手對釣魚竿的作用力，請畫出F1的力臂L1和魚線對釣魚竿拉力F2的力臂L2。(2分)
（2）利用“光控開關”和“聲控開關”可以節約居民樓里樓道燈的用電。其中“光控開關”能在天黑時自動閉合，天亮時自動斷開；“聲控開關”能在有聲音時自動閉合，經過一兩分鐘后，開關內部的延時裝置就把電路斷開，燈滅。請將圖中的器材連成符合樓道燈要求的電路。（2分）
查看答案和解析>>
科目：初中物理 來源： 題型：
冬天人們常用電熱暖手寶，其內部液體通常采用水。當袋內0.5kg的水由0℃加熱至80℃需要吸收的熱量為 J，該電熱暖手寶正常工作時功率為600W，不計熱量損失，產生這些熱量需要的時間為 s，為了使用時更加安全，它的內部采用了雙重溫控保護開關，兩個溫控開關是 （選填“串聯”或“并聯”）起來使用的。（水的比熱容是4.2 ×10 3 J／(kg·℃)）
查看答案和解析>>
科目：初中物理 來源： 題型：
小明家的電路簡化后如圖3所示，觀察該電路，下列說法中正確的是（ ）
A．開關和電燈是并聯的 B．電燈、電視和臺燈是并聯的
C．各個小彩燈之間是并聯的 D．插座中的火線和零線是連通的
查看答案和解析>>
科目：初中物理 來源： 題型：
一只小燈泡的額定電壓為2.5V，正常發光時的電流約為0.3A．小雨同學想測量這個小燈泡的額定功率，實驗室中有如下器材：一個電壓表、一個電流表、一個開關，電壓為6V的電源，滑動變阻器，導線若干．
（1）請你用筆畫線代替導線，將電路連接完整．（2分）
（2）電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電壓表有示數，出現這一故障的原因可能是 ．
（3）排除故障后，進行了三次測量，測量數據如下表．當小燈泡正常發光時，電流表示數如圖乙所示，此時電流為 A；小燈泡的額定功率為 W．
| 電壓U/V | 1 | 2.5 | 2.8 |
| 電流I/A | 0.18 | 0.28 |
（4）利用所給器材，該實驗裝置 （選填“能”或“不能”）用來驗證歐姆定律中的電流與電壓的關系．
（5）完成上述實驗后，小雨用了一個已知阻值為R0的電阻和一個單刀雙擲開關，借助部分現有的實驗器材，設計了如圖所示的電路，也測出了燈泡的額定功率．請完成下列實驗步驟：
①閉合開關Sl，將S2撥到觸點 （選填“1”或 “2”），移動滑片，使電壓表的示數為 V；
②再將開關S2撥到觸點 （選填“1”或“2”），保持滑片的位置不動，讀出電壓表的示數U；
③燈泡額定功率的表達式為P額= （用已知量和測量量表示）．
查看答案和解析>>
