Question

【題目】如圖所示是一種液面升降監測裝置原理圖。點光源S發出的一束激光與水平液面成35°角射向平靜的液面，入射光線與反射光線的夾角為_____；光經液面反射后射到液面上方水平標尺上的S′點，當液面下降時，光點S′將_____（填“向上”“向下”或“不會”）移動，如果使用中發現出現標尺上端不動，下端位置偏右的傾斜情況，液面高度示數比真實值偏_____（選填“偏高”、“偏低”或“沒有偏”）

Answer 1

【答案】110° 向下 偏高

【解析】

由“激光與水平液面成35°角射向平靜的液面”，可得入射角為90°﹣35°＝55°．因反射角等于入射角，所以反射角也為55°，則入射光線與反射光線的夾角為110°。

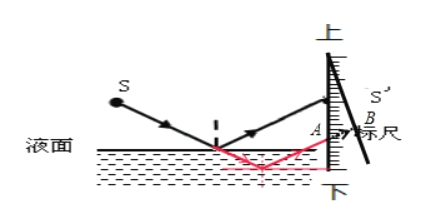

如圖所示。當液面下降時，由于入射角的大小不變，所以反射光線與原來的反射光線平行，故光點S′將向下移到A的位置；

由上圖可知，標尺上端不動，下端位置偏右時，光點S′將移到B的位置，故液面高度示數比真實值偏高。
