Question

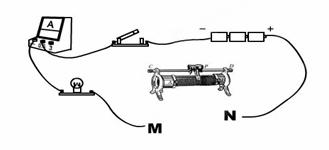

如圖所示，小林同學學過了變阻器知識后，自己設計了一個“用滑動變阻器改變電路中電流”的實驗。

（1）用鉛筆畫線，把M、N分別接在正確的接線柱上。

（2）當滑片P向右移動時，電流表示數            ，燈泡的亮度              。

（3）當電路中接入變阻器后，在閉合開關前，變阻器的滑片P應調到什么位置較好（回答“最左端”或“最右端”）？為什么？

Answer 1

（1）

（2）根據作圖滑動變阻器連接情況回答 ；

（3）答：根據滑動變阻器連接情況回答最左端或最右端，這樣做可以使滑動變阻器電阻最大，電路中電流最小，起到保護電路的作用。
