Question

按題目要求作圖
（1）如圖甲光線從水中斜射入空氣，在圖上畫出反射光線和折射光線的大致光路．
（2）請在圖乙中作出靜止在斜面上的物體所受重力和物體對斜面壓力的示意圖
（3）畫出圖丙中動力F₁的力臂L₁，并在A點畫出阻力F₂的示意圖．
（4）標出圖丁中開關S閉合后電源的正極和置于螺線管正上方小磁針的北極

Answer 1

【答案】分析：（1）根據反射定律：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角，先作出法線，再畫出反射光線．
由折射定律：折射光線、入射光線、法線在同一個平面內，折射光線、入射光線分居法線兩側，當光由空氣斜射進入水中或其它透明介質中時，折射光線向法線偏折，折射角小于入射角；當光由水中或其它透明介質斜射進入空氣中時，折射光線遠離法線偏折，折射角大于入射角，畫出折射光線．
（2）物體所受的重力豎直向下，從物體的重心豎直向下作有向線段即可做出重力的示意圖；物體對斜面的壓力垂直于斜面向下．
（3）從支點O作力F₁作用線的垂線段即可作出力臂L_F1；阻力豎直向下．
（4）螺線管右端為N極，由右手螺旋定則可知導線中的電流沿順時針，在電源外部電流由正極流向負極，因此電源的左側為正極，右側為負極；在螺線管外部磁感線由N極指向S極，由圖丁可知小磁針靜止時，左端為N極．

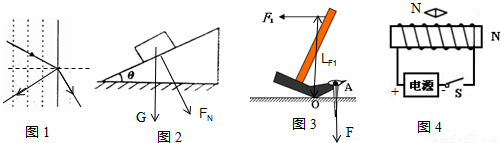

解答：解：（1）過入射點作界面的垂線，此即法線，在法線右側的水中畫出反射光線，注意反射角等于入射角；
在法線的右側空氣中畫出折射光線，注意折射角大于入射角，光路圖如圖1所示．
（2）從物體的重心豎直向下作出物體重力G的示意圖，垂直于斜面向下作出物體對斜面壓力F_N的示意圖，如圖2所示．
（3）過支點O作力F₁作用線的垂線段，得出力F₁的力臂L_F1；從阻力的作用點A沿阻力的方向豎直向下作出阻力的示意圖，如圖3所示．
（4）由右手螺旋定則知，電源的左端為正極，右端為負極，小磁針的左端為N極，如圖4所示．

點評：本題是一道作圖題，考查了光的反射與折射作圖、作力的示意圖、作力臂、判斷電源的極性、標出小磁針的N極等問題，涉及的知識點很多，應熟練掌握相關知識，掌握作圖的方法，作圖時一定要認真、細心．
