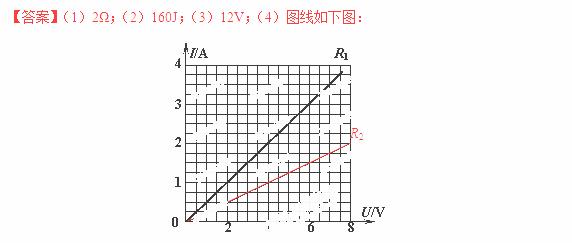

如圖26，將電阻R1和阻值為4Ω的R2串聯后接入電路，測得通過R1的電流為2A，定值電阻R1的電流隨電壓變化的圖象如圖27，求
（1）R1的阻值；
（2）通電20s，R1所消耗的電能；
（3）電源的電壓；
（4）在圖27中畫出電阻R2的電流隨電壓的變化圖象。
閱讀快車系列答案科目：初中物理 來源： 題型：
在探究“影響電磁鐵磁性強弱的因素”實驗中，小明制成簡易電磁鐵甲、乙，并設計了如圖所示的電路，實驗過程中小明發現電磁鐵吸引的大頭針下端是分散開的，原因是 。
查看答案和解析>>
科目：初中物理 來源： 題型：
圖20所示是測額定電壓為2.5V的小燈泡電功率的電路連接圖。
（1）請用鉛筆畫線代替導線，補充完整圖20中的實驗電路。
（2）若小燈泡正常發光時電流表的示數如圖21所示，小燈泡的電功率是 W。
查看答案和解析>>
科目：初中物理 來源： 題型：
發光二極管俗稱LED，如圖8所示，把LED接入電路，閉合開關后LED正常發光，用手觸摸幾乎不發熱。以下說法正確的是
A．LED主要將電能轉化為內能
B．LED由超導材料制成
C．電源左端是正極
D．把電源正負極對調，LED也會發光
查看答案和解析>>
科目：初中物理 來源： 題型：
一只玩具貓外形如圖19所示，貓體內有電池，貓手相當于一個開關，向下壓貓手，貓臉上的兩個小電燈會一齊發光。取下其中一個小電燈，發現另一個仍能發光，請把貓體內的對應電路圖畫在圖20的方框內。
查看答案和解析>>
科目：初中物理 來源： 題型：
小紅和小榮探究“并聯電路電流規律”，小紅設計的實驗電路圖如圖40，實驗數據記錄如下表。（電路連接及記錄的數據都沒有錯誤）
（1）小紅根據數據得出結論：并聯電路干路電流等于各支路電流之和。請你針對小紅的實驗提出一個改進方法．
（2）實驗中，小榮觀察到燈泡L1比燈泡L2暗。根據這一現象，小榮做出以下分析：根據P= I2R，P與R成正比．L1比L2暗是因為L1的電阻小于L2的電阻．
問：小榮的分析是否正確，并說明理由 。
（3）小紅想用一個電流表、一個阻值已知的電阻R1，測量未知電阻R2的阻值。小紅設計的電路如圖41，閉合S，斷開S1時，電流表的讀數為I1；同時閉合S、S1時，電流表的讀數為I2。若電源的電壓不變，則待測電阻R2的阻值表達式為R2 = ______（用已給出的物理量符號表示）
查看答案和解析>>
科目：初中物理 來源： 題型：
家庭照明用電中，由于意外原因，可能會出現下列三個現象: ①燈頭里的兩個線頭相碰; ② 插座中的兩線頭相碰; ③開關盒里兩線頭相碰。其中可能引起保險絲熔斷的是
A. ①②③ B. ①② C. ①③ D. ②③
查看答案和解析>>
科目：初中物理 來源： 題型：
在下圖所示的實驗電路中，兩個燒瓶完全相同，用兩個相同的電熱絲給質量相同的物質A和B加熱，實驗記錄表如下：
| 時間/min | 0 | 2 | 4 | 6 | 8 | 10 |
| A的溫度/℃ | 20 | 21 | 22 | 23 | 24 | 25 |
| B的溫度/℃ | 20 | 21.5 | 23 | 24.5 | 26 | 27.5 |
從記錄數據表分析
（1）比較A、B物質的溫度升高的情況，______的溫度升高的較快，你認為出現這個現象的可能原因是由于_________________________。
（2）本實驗中，將兩電阻絲的連接改為并聯是______（可行/不可行）的。
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖4所示電路，電源兩端電壓不變，開關S1閉合，開關S2由斷開到閉合，示數增大的電表是（ ）
A．電流表A1和電壓表V1
B．電流表A1和電壓表V2
C．電流表A2和電壓表V1
D．電流表A2和電壓表V2
查看答案和解析>>
