Question

（7分）小王想知道小燈泡的亮度與什么因素有關．他找來額定電流均小于0.6A，額定電壓是2.5V的燈L₁和額定電壓是3.8V的燈L₂，先后接在電源電壓恒為6V的電路中，按照如圖1所示的電路圖進行探究．

（1）請你用筆畫線代替導線，根據圖1所示的電路圖，將圖2所示的實物圖連接完整．

（2）若小王連接電路后閉合開關，燈L₁發光微弱，移動滑片P也不能改變燈的亮度．原因是他把滑動變阻器的　_________　（選填“AB”或“CD”）接線柱接入了電路．若燈不亮，且電流表示數為零，電壓表示數為6V，原因可能是　_________　．

（3）小王排除故障后，按圖2所示的電路繼續進行實驗：

①閉合開關，滑片P向　_________　（選填“A”或“B”）端移動，使燈L₁發光，測出燈L₁的相關物理量，記錄和計算結果如表：

次數	電壓/V	_________	實際功率/W	電阻Ω
1	1.6	0.20	0.32	8.00
2	2.5	0.24	0.60	10.42
3	2.8	0.26	0.73	10.77

②請將記錄數據時遺漏的物理量和單位填入表格的空格處．

（4）小王注意到燈L₁的亮度變化是：第二次比第一次亮，第三次比第二次更亮．結合表中數據得出結論：小燈泡越亮，它的實際功率就越　_________　．

（5）用燈L₂替換燈L₁重復上面的實驗時，需要改變電壓表的量程，但發現電壓表0～15V的量程壞了．如果他還能繼續完成該探究實驗．請你幫他畫出能繼續完成該探究實驗的新的電路圖．

　

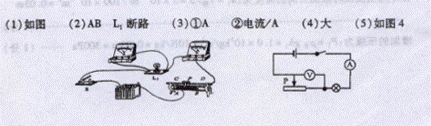

Answer 1
