實驗桌上有如下實驗器材：符合要求的電源、電流表、電壓表、滑動變阻器、小燈座、小燈泡、單刀開關各一個、導線若干。請你利用上述器材設計一個測量標有“2.5V 0.3A”的小燈泡的電功率（含額定功率、低于與高于額定電壓20%時的實際功率）。要求：（1）畫出實驗電路圖；（2）寫出實驗步驟并設計實驗數據記錄表。（5分）

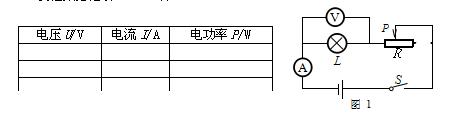

（2）實驗步驟：----（共3分） （1）實驗電路圖如圖1所示。-----------（1分）
①將電壓表、電流表調零，開關斷開，按電路圖連接實物，電流表選0~0.6A量程，電壓表選0~3V量程，且滑動變阻器的滑片置于最大阻值處。
②電路連接無誤后進行試觸，確認連接正確。
③閉合開關，調節滑動變阻器滑片位置，使燈泡兩端電壓U為2.0V，讀出此時通過小燈泡的電流I的數值，并將數據記錄在表格中。
④調節小燈泡兩端的電壓等于額定電壓U為2.5V, 讀出此時通過小燈泡的電流I的數值，并將數據記錄在表格中。
⑤調節小燈泡兩端的電壓U為3V, 讀出此時通過小燈泡的電流I的數值，并將數據記錄在表格中。
⑥用公式P =UI，分別計算出小燈泡消耗的電功率，并記錄到表格中。
實驗數據記錄----（1分）
科目：初中物理 來源： 題型：
如圖6－4－13所示，某同學用重為10 N的動滑輪勻速提升重為50 N的物體．不計摩擦，則該同學所用的拉力F的可能值是( )
A．20 N
B．25 N
C．30 N
D．60 N
圖6－4－13
查看答案和解析>>
科目：初中物理 來源： 題型：
用圖3－2－12甲所示裝置“比較不同
液體吸熱升溫特點”．在兩個相同燒杯中分別加入初溫、體積相同的水和食鹽水，用相同酒精燈加熱直到沸騰．
(1)分別測量出水和食鹽水的沸點，發現食鹽水的沸點比水高．其中水沸騰時溫度計的局部放大圖如圖乙所示，水的沸點為________℃.
(2)實驗中加熱食鹽水到沸騰需要的時間長，說明食鹽水吸收的熱量比水__________
(填“多”或“少”)．
(3)能否僅由“加熱食鹽水到沸騰需要的時間長”得出食鹽水的比熱容大的結論？
答：________；其原因是：_____________________________________________________.
圖3－2－12
查看答案和解析>>
科目：初中物理 來源： 題型：
下面內容是小華在“探究光的反射規律”實驗中的部分實驗報告，請你完成相應實驗步驟，并設計出填寫數據的表格。
一、實驗猜想與假設：光在發生反射時，反射光線、入射光線和法線在同一平面內。
二、設計實驗：
（一）實驗器材和裝置：激光筆、光的反射定律演示儀（包括小平面鏡M、平板E和F等，如圖19所示）
（二）實驗步驟：
|
2.
3.
4.將F板向后折轉一定的角度，觀察在右側F板上能否看到反射光OB′，并將現象記錄在表格中。
（三）實驗結果記錄表格
查看答案和解析>>
科目：初中物理 來源： 題型：
上海世博會很多的照明燈是LED燈，LED燈是一種新型的高效節能光源，它的核心元件是發光二極管
．現在用的二極管主要是由下列哪種材料制成的( )
A．陶瓷材料 B．金屬材料 C．半導體材料 D．納米材料
查看答案和解析>>
科目：初中物理 來源： 題型：
用某種材料制成的粗細均勻的一段金屬導體，對于其電阻的大小，下列說法正確的是( )
A．當導體兩端的電壓和通過導體的電流為零時，導體的電阻為零
B．當導體被均勻拉長至原來的兩倍時，它的電阻減小為原來的一半
C．電阻是導體本身的一種性質，所以溫度不論如何變化，電阻也不會變化
D．電阻是導體本身的一種性質，與電壓和電流無關
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖4－3－13所示的是李江同學為測量小燈泡的電阻而連的電路，有關該實驗，下列說法中錯誤的是( )
A．閉合開關前，應將滑動變阻器的滑片移到最左端
B．實驗過程中，兩電表都有可能需要換接較小的量程
C．所測小燈泡的電阻可能隨電壓表的示數不同而不同
D．在圖示位置閉合開關后，向左移動滑動變阻器的滑片，則小燈泡變亮
圖4－3－13
查看答案和解析>>
科目：初中物理 來源： 題型：
自動空氣開關的主要作用是，當電路中的實際電流超過電路允許最大工作電流時，自動“跳閘”，切斷電源保護用電器．小李家的自動空氣開關經�！疤l”，造成這一現象的可能原因是( )
A．電壓太低 B．同時使用了太多用電器
C．某條線路開路 D．用電器金屬外殼沒有接地
