Question

如圖 20 是電飯鍋的實物圖，圖 21 （甲）是它的內部電路圖，圖 21 （乙）是電路簡圖。它有“高溫燒煮”和“燜飯、保溫”兩擋，由溫控開關自動控制。煮飯時，先要按下溫控開關按鈕；到達設定溫度（飯己煮熟），按鈕會自動彈起。

( l ）對照觀察圖 21 （甲）和（乙），按下溫控開關按鈕，“燒煮電路部分”的電壓為                 “保溫電路部分”將       （選填“工作”或“不工作” ) ；溫控開關按鈕彈起后，電路中的電流

比原來                    （選填“大”或“小”）。

 ( 2 ）當溫控開關按鈕按下時，電飯鍋電路的總功率為 1100w 。求：“燒煮電路部分”的電阻 R1。

( 3 ）溫控開關按鈕彈起后，電飯鍋電路的總功率為 44W 。、求： ① 電路中的電流； ② “保溫電路部分”的電阻 R2。 ( 4 ）已知，只有當指示燈和限流器兩端的電壓與電源電壓相差不大時，指示燈才會發光。請通過相關計算或分析，說明為什么溫控開關按鈕彈起時，紅燈熄滅而黃燈亮。

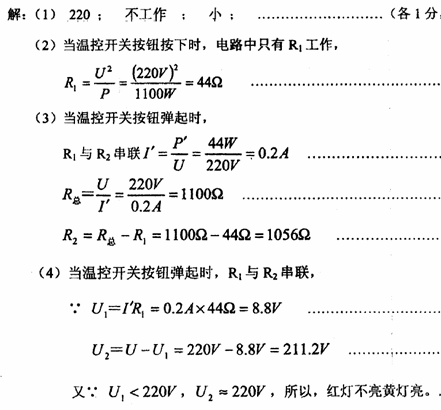

Answer 1
