Question

某傳達室需要在前、后門都裝上開關，要求：前門來人按開關，傳達室內電鈴響，同時紅燈亮；后門來人按開關，傳達室電鈴響，同時綠燈亮．請按要求將圖中的實物連連接起來，并在方框內畫出相應的電路圖．

Answer 1

【答案】分析：紅燈亮、鈴響表示前門來人，綠燈亮、鈴響表示后門來人，說明兩燈互不影響、獨立工作即為并聯，且前門的控制開關與紅燈在同一支路，后門的控制開關與綠燈在同一支路，均為串聯關系；而無論前門還是后門來人都會響鈴說明鈴串聯在干路中，據此連接實物電路圖和畫出電路圖．

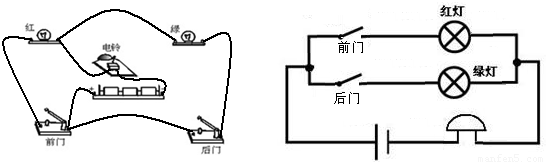

解答：解：由題意知，兩個電燈為并聯，且各有一個開關控制，而電鈴串聯在干路中；即綠燈亮時電鈴響表示人在后門按開關，紅燈亮時，電鈴響表示前門人在前門按開關，實物電路圖和電路圖如下圖所示：

點評：能根據要求設計電路，一般電路有三種情況：串聯、并聯、部分短路．
