Question

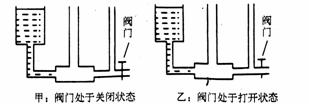

下面甲乙兩圖所示容器中都裝有水，但圖中都只畫出了左邊容器中的水面，請?jiān)趫D中把未畫的水面的大致位置補畫出來。（3分）

Answer 1

甲圖中三個容器中水面相平，乙圖中三個容器中水面不相平從左向右，水面逐漸降低，圖略

解析試題分析：閥門處于關閉狀態，左端、中間和右端的容器構成了一個連通器，水不流動時，液面就是相平的；閥門處于打開狀態，水在重力的作用下就會向下流，中間一段管子比較粗，水流速度小，液體壓強大，水柱高；右邊管子比較細，水流速度大，液體壓強小，水柱低．故答圖如下：

考點：本題考查連通器原理、重力、重力的方向、流體壓強與流速關系的探究實驗
點評：學習物理知識的目的就是運動物理知識，我們要學會使用我們所學的物理知識來改變現在的生活．
