Question

如圖所示，一寬為ab的平面鏡，垂直紙面放置，平面鏡可以繞其中心軸O轉動，MN為離平面鏡一段距離的直線．人眼在ab與MN之間的某固定位置P點（圖中沒有標出），通過平面鏡ab觀察MN．轉動平面鏡，人眼可以通過平面鏡觀察到MN上不同的區域．當平面鏡ab與直線MN平行時，人眼通過平面鏡恰能觀察到MN上從A點到B點的整個區域．
（1）利用刻度尺等工具，確定人眼所在位置．
（2）將平面鏡ab繞O軸順時針轉過θ角，利用刻度尺等工具，畫出人眼此時通過平面鏡在MN上觀察到的區域．

Answer 1

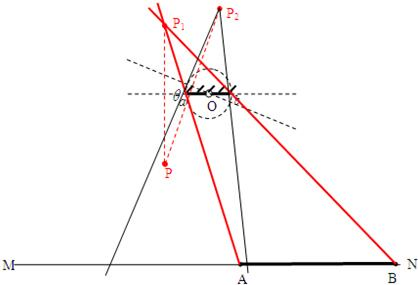

（1）連接A與平面鏡的左邊緣并延長，連接B與平面鏡的右邊緣并延長，兩條直線交與P₁點，P₁是眼睛的像的位置．
根據平面鏡成像特點，由點向平面鏡作垂線并延長，根據物像到平面鏡的距離相等，找出人眼睛的位置P．
（2）當平面鏡轉動θ后，根據物像到平面鏡的距離相等，作出人眼在轉過θ角后的平面鏡中的像P₂．連接P₂點和轉動后的平面鏡的兩個邊緣并延長，交與物體MN上，即為觀察到的范圍．
