在“測量小燈泡電功率”的實驗中，所用小燈泡的額定電壓是2.5V。

（1）連接電路時,開關應__________。(選填“斷開”或“閉合”)

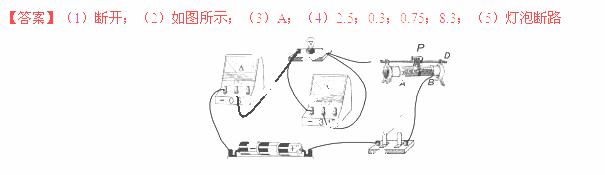

（2）請你用筆畫線代替導線，將圖17左中的實物圖連接完整。

（3）閉合開關前，滑動變阻器的滑片P應移至      （選填“A”或“B”）端，

（4）正確連接好電路后，閉合開關，調節滑動變阻器，使電壓表的示數為     V時，燈泡正常發光，此時電流表的示數如圖17右所示，其值為   A，小燈泡的額定功率是         W，小燈泡正常發光時電阻是      Ω。

（5）連好電路閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，但電壓表有示數，電流表無示數，則故障的原因可能是         （寫出一種即可）

Answer 1
