利用電池組、電流表、電壓表、滑動變阻器、開關和導線，既可測導體的電阻也可測小燈泡的額定功率，并且兩個實驗都要記錄三組電壓和電流值．
（1）請畫出實驗的電路圖；
（2）“測導體電阻”實驗記錄三組電壓、電流讀數目的是________；“測小燈泡功率”實驗記錄三組電壓、電流讀數的目的是________．

（3）在“測小燈泡額定功率”實驗中，提供的電源為3V的學生電源，滑動變阻器標有“5Ω 3A”的字樣，所用燈泡額定電壓為“2.0V”、“2.5V”和“3.8V”中的一個，估計小燈泡的額定功率不超過1W．某同學連好電路，閉合開關后，移動滑動變阻器，發現滑片在中點時，小燈正常發光，此時電流表示數如圖所示I=________A．請你估算小燈的額定電壓U_額=________V，額定功率P_額=________W．

利用電池組、電流表、電壓表、滑動變阻器、開關和導線，既可測導體的電阻也可測小燈泡的額定功率，并且兩個實驗都要記錄三組電壓和電流值．

(1) “測定導體的電阻”實驗，記錄三組電壓、電流讀數的目的是______________;“測定小燈泡的功率”實驗，記錄三組電壓、電流讀數的目的是______________.

(2）在“測定額定電壓為3.8V 小燈泡的額定功率”實驗中．某同學連好電路，閉合開關后，移動滑動變阻器，小燈泡正常發光．此時電流表的示數如圖所示，則通過小燈泡的電流為___________A ；小燈泡的額定功率為_____________W.

利用電池組、電流表、電壓表、滑動變阻器、開關和導線，既可測導體的電阻也可測小燈泡的額定功率，并且兩個實驗都要記錄三組電壓和電流值。

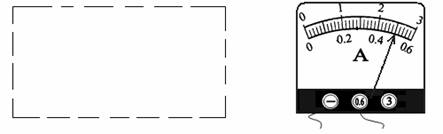

圖10                                 圖11

　　(1)請你在圖10的方框內畫出實驗的電路圖；

　　(2)“測定導體的電阻”實驗，記錄三組電壓、電流讀數的目的是                                                   __________   __ _；“測定小燈泡的功率”實驗，記錄三組電壓、電流讀數的目的是                          。

　　(3)在“測定額定電壓為3．8V小燈泡的額定功率”實驗中。某同學連好電路，閉合開關后，移動滑動變阻器，小燈泡正常發光。此時電流表的示數如圖11所示，則通過小燈泡的電流為         A；小燈泡的額定功率為__________W。
