(2)如圖所示，某同學設計了一個測量金屬絲電阻率的實驗。將直徑為d的待測金屬絲固定在接線柱a、b上，在金屬絲上安一個小金屬滑片c，連接好電路，電路中R₀是保護電阻。已知電壓表的內阻遠大于金屬絲的電阻，電壓表的分流作用可以忽略不計。閉合開關后電流表的讀數為1₀，調節滑片c的位置，分別測量出長度L及所對應的電壓值U，并根據實驗數據作出U—L圖像如圖所示。

①試根據設計方案在虛線方框中畫出電路原理圖(電路原理圖中的元件要用題中相應的英文字母標注)。

②根據你所畫的電路原理圖在題中所給的實物圖上畫出連接導線。

③在圖線上取一點P，P點的橫坐標值為L₀，縱坐標值為U₀，由此可得該金屬絲的電阻率為__________(用題目中所給的字母表示)。

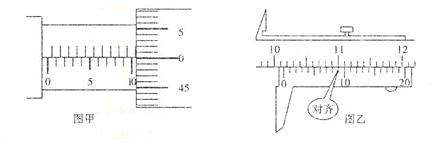

如圖所示，圖甲中螺旋測微器的讀數為             mm，圖乙中游標卡尺（游標尺規格為 20 分度）的讀數為          cm。

（4分）如圖所示，甲圖中二十分度的游標卡尺的讀數是???????? cm；甲乙中螺旋測微器的讀數為??????????? mm。

（10分）如圖所示的電路中，直徑為D的圓環是用粗細均勻的電阻絲制成的，其阻值為R，圖中A，B，…，H為圓環的等分點，A點固定，電阻不計的金屬桿OP上接有電流表A，P為滑片，且滑片P能沿圓環滑動，并保持良好的接觸，電源電動勢為E，內阻不計。當閉合電鍵S后，滑片P沿圓環順時針滑動時，圖中各表的示數會發生變化。甲、乙兩同學按此電路圖，分別做實驗，并記下當滑片P在某些位置時各電表的示數。

（1）甲、乙兩同學分別用游標卡尺和螺旋測微器測量小圓環的厚度，如下圖所示，甲、乙同學的讀數分別為            mm，             mm。

（2）根據上述實驗數據，回答下列問題：
①根據表1中的實驗數據，請通過計算，分析完成表1中“位置A”下的空格。
I=       A；U₁=       V。
②根據表1、表2中的實驗數據，請通過比較、分析來說明，可能乙同學在實驗過程中，         部分的電路發生了斷路。
③根據②中的分析，請思考：當滑片P滑到G、A之間位置X時，則表2中“位置X”下的空格可能的數據（即各電表的示數）分別是

（4分）如圖所示，甲圖中二十分度的游標卡尺的讀數是        cm；甲乙中螺旋測微器的讀數為           mm。
