(1)圖9-4-10為多用電表的示意圖，其中S、K、T為三個可調節的部件，現用此電表測量一阻值約為20 —30 Ω的定值電阻，測量的某些操作步驟如下：

圖9-4-10

①調節可調部件K_____________，使電表指針停在_______________位置；

②調節可調部件K，使它的尖端指向_______________位置；

③將紅、黑表筆分別插入“+”“-”插孔，筆尖相互接觸，調節可調部件_____________，使電表指針指向_________________位置.

(2)在用多用表測量另一電阻的阻值時，電表的讀數如圖9-4-11所示，該電阻的阻值為_______Ω.

圖9-4-11

(3)現用伏安法測量（1）問中的那個定值電阻R_x的阻值（約為20—30 Ω）.所供器材如下：

電壓表V（量程0—15 V，內阻20 kΩ），電流表A₁（量程0—50 mA，內阻20 Ω）

    電流表A₂（量程0—300 mA，內阻4 Ω）

    滑動變阻器R（最大阻值為50 Ω，額定電流為1 A）

    直流電源E（電動勢約9 V，內阻為0.5 Ω），電鍵K

    連線用的導線若干根.

    在以上器材中選出適當的器材，畫出電路圖，要求在圖上標出所選器材的符號.

(4)該電阻是由電阻絲繞成的，為了求得該電阻絲材料的電阻率，需用螺旋測微器測量電阻絲的直徑，結果如圖9-4-12，其讀數為____________________.

圖9-4-12

圖9-3-11

A.0  0                 B.0  1                 C.1  0                D.1  1

A.“與”門           B.“非”門           C.“或”門           D.“非”與門

A.所謂門就是一種開關，在一定條件下允許信號通過，如果信號不滿足條件，則不允許通過

B.門電路是最基本的邏輯電路

C.各類門電路的邏輯關系相同

D.以上說法全錯

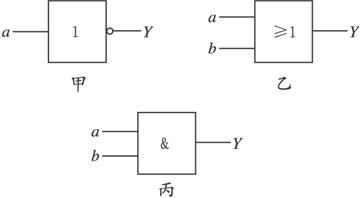

圖9-3-10

A.甲為“非”門、乙為“與”門、丙為“或”門

B.甲為“與”門、乙為“或”門、丙為“非”門

C.甲為“非”門、乙為“或”門、丙為“與”門

D.甲為“或”門、乙為“與”門、丙為“非”門

A.“1”表示電壓為1伏，“0”表示電壓為0伏

B.“1”表示電壓為大于或等于1伏，“0”表示電壓一定為0伏

C.“1”和“0”是邏輯關系的兩種可能的取值，不表示具體的數字

D.“1”表示該點與電源正極相連，“0”表示該點與電源負極相連

圖9-3-8

試問：（1）報警時，A點電位為高電位“1”還是低電位“0”？

（2）當用火焰靠近熱敏電阻時，熱敏電阻的阻值是增大還是減小？

圖9-3-7

圖9-3-4

求：圖9-3-4中輸出Y隨時間變化的關系.
