圖5-2-8

(1)實驗室中配有的可變電阻為

A.電阻箱，阻值范圍為0—10 Ω              B.電阻箱，阻值范圍為0—9 999 Ω

C.電位器，阻值范圍為0—200 Ω            D.電位器，阻值范圍為0—20 kΩ

在上述配有的可變電阻中，電路圖中的R應選用___________，R′應選用_________.(填寫字母代號)

(2)某學生進行的實驗步驟如下：

①先將R的阻值調到最大，合上S₁，調節R的阻值，使電流表的指針偏轉到滿刻度;

②合上S₂，調節R′和R的阻值，使電流表的指針偏轉到滿刻度的一半;

③記下R′的阻值.

指出上述實驗步驟中有什么錯誤.

答：________________________________________________________________.

(3)如果按正確實驗步驟測得R′的值為100 Ω，已知電流表的滿偏電流為500 μA，現在要把它改裝成量程為2 V的電壓表，則應串聯的分壓電阻為_________Ω.

(4)以下四種說法中正確的是(    )

A.上述電流表內電阻的測得值比其真實值小，這一因素使得用上述改裝成的電壓表測定電壓時，其讀數比電壓表兩端的實際電壓小

B.上述電流表內電阻的測得值比其真實值大，這一因素使得用上述改裝成的電壓表測定電壓時，其讀數比電壓表兩端的實際電壓小

C.上述電流表內電阻的測得值比其真實值小，這一因素使得用上述改裝成的電壓表測定電壓時，其讀數比電壓表兩端的實際電壓大

D.上述電流表內電阻的測得值比其真實值大，這一因素使得用上述改裝成的電壓表測定電壓時，其讀數比電壓表兩端的實際電壓大

圖5-2-4

(1)為了通過測量得到圖5-2-4所示I-U關系的完整曲線，在圖5-2-5和圖5-2-6兩個電路中應選擇的是圖_________;簡要說明理由：_____________________________________________.

圖5-2-5                                 圖5-2-6

(電源電動勢為9 V，內阻不計，滑動變阻器的阻值為0—100 Ω).

(2)圖5-2-7電路中，電源電壓恒為9 V，電流表讀數為70 mA，定值電阻R₁=250 Ω，由熱敏電阻的I-U關系曲線可知，熱敏電阻兩端的電壓為________V;電阻R₂的阻值為________Ω.

圖5-2-7

(3)舉出一個可以應用熱敏電阻的例子：________________________________________.

圖5-2-2

圖5-2-3

該同學用兩種方法處理數據（T為相鄰兩計數點的時間間隔）：

方法A：由g₁=，……，g₅=，取平均值=8.667 m/s²；

方法B：由g₁=，g₂=，g₃=，取平均值=8.637 m/s.

從數據處理方法看，在S₁、S₂、S₃、S₄、S₅、S₆中，對實驗結果起作用的，方法A中有__________；方法B中有__________.因此，選擇方法__________（A或B）更合理，這樣可以減少實驗的__________（系統或偶然）誤差.本實驗誤差的主要來源有__________（試舉出兩條）.

(1)請在圖中用實線把兩表連接成測量電路;

(2)實驗中應把歐姆表選擇開關調至___________擋;

(3)若實驗中電壓表示數為U，歐姆表指針所指的刻度為N，設一切操作均正確，則歐姆表電源電動勢的計算式為E=______________.

圖5-1-25                                                                  圖5-1-26

(1)若要觀測此信號源發出的正弦交流信號的波形(正弦交流信號的電流i隨時間t做周期性變化的圖象如圖5-1-27所示)，應將信號源的a端與示波器面板上的_________接線柱相連，b端與_________接線柱相連.

(2)若示波器所顯示的輸入波形如圖5-1-28 所示，要將波形上移，應調節面板上的_________旋鈕;要使此波形橫向展寬，應調節_________旋鈕;要使屏上能夠顯示3個完整的波形，應調節_________旋鈕.

圖5-1-27                                                  圖5-1-28

圖5-1-24

圖5-1-23

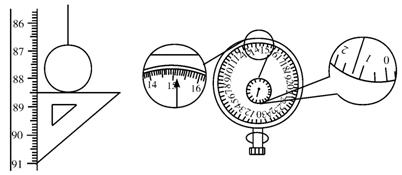

圖5-1-21

圖5-1-22為學生實驗用的有兩個量程的電壓表刻度盤，當使用較小量程時，測量電壓最大值不得超過_________V，每小格表示_________V，圖中指針示數_________V;若使用的是較大量程，則表盤刻度每小格表示_________V，圖中指針示數_________V.

圖5-1-22
