（2013江蘇四星高中調研）一個質點由靜止開始沿直線運動，速度v隨位移s變化的圖線如圖所示，關于質點的運動下列說法正確的是（ ）
A．質點做勻速直線運動
B．質點做勻加速直線運動
C．質點做加速度逐漸增大的加速運動
D．質點做加速度逐漸減小的加速運動
科目：高中物理 來源： 題型：
（2013江蘇四星高中調研）一個質點由靜止開始沿直線運動，速度v隨位移s變化的圖線如圖所示，關于質點的運動下列說法正確的是（ ）
A．質點做勻速直線運動
B．質點做勻加速直線運動
C．質點做加速度逐漸增大的加速運動
D．質點做加速度逐漸減小的加速運動
查看答案和解析>>
科目：高中物理 來源： 題型：

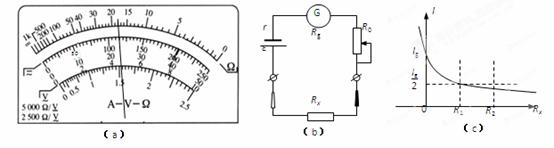

（2013江蘇蘇南四校聯考） 指針式多用表是實驗室中常用的測量儀器，請完成下列問題：
（1）在使用多用電表測量時，指針的位置如圖（a）所示，若選擇開關撥至“×1”擋，則測量的結果為_________；若選擇開關撥至“50mA”擋，則測量結果為__________。
（2）多用電表測未知電阻阻值的電路如圖（b）所示，電池的電動勢為ε、內阻為r， R0為調零電阻，Rg為表頭內阻，電路中電流I與待測電阻的阻值Rx關系圖像如圖（c）所示，
則該圖像的函數關系式為_____________________；
（3）下列根據圖（c）中I-Rx圖線做出的解釋或判斷中正確的是（ ）（多選）
A．因為函數圖線是非線性變化的，所以歐姆表的示數左大右小
B．歐姆表調零的實質是通過調節R0使Rx=0時電路中的電流I=Ig
C．Rx越小，相同的電阻變化量對應的電流變化量越大，所以歐姆表的示數左密右疏
D．測量中，當Rx 的阻值為圖（c）中的R2時，指針位于表盤中央位置的左側
查看答案和解析>>
科目：高中物理 來源： 題型：
（2013江蘇四星高中調研）一個質點由靜止開始沿直線運動，速度v隨位移s變化的圖線如圖所示，關于質點的運動下列說法正確的是（ ）
A．質點做勻速直線運動
B．質點做勻加速直線運動
C．質點做加速度逐漸增大的加速運動
D．質點做加速度逐漸減小的加速運動
查看答案和解析>>
科目：高中物理 來源： 題型：
（2013江蘇蘇南四校聯考）指針式多用表是實驗室中常用的測量儀器，請完成下列問題：
（1）在使用多用電表測量時，指針的位置如圖（a）所示，若選擇開關撥至“×1”擋，則
測量的結果為_________；若選擇開關
撥至“50mA”擋，則測量結果為__________。
（2）多用電表測未知電阻阻值的電路如圖（b）所示，電池的電動勢為ε、內阻為r， R0為調零電阻，Rg為表頭內阻，電路中電流I與待測電阻的阻值Rx關系圖像如圖（c）所示，
則該圖像的函數關系式為_____________________；
（3）下列根據圖（c）中I-Rx圖線做出的解釋或判斷中正確的是（ ）（多選）
A．因為函數圖線是非線性變化的，所以歐姆表的示數左小右大
B．歐姆表調零的實質是通過調節R0使Rx=0時電路中的電流I=Ig
C．Rx越小，相同的電阻變化量對應的電流變化量越大，所以歐姆表的示數左密右疏
D．測量中，當Rx 的阻值為圖（c）中的R2時，指針位于表盤中央位置的左側
查看答案和解析>>
湖北省互聯網違法和不良信息舉報平臺 | 網上有害信息舉報專區 | 電信詐騙舉報專區 | 涉歷史虛無主義有害信息舉報專區 | 涉企侵權舉報專區
違法和不良信息舉報電話：027-86699610 舉報郵箱：58377363@163.com
可知，速度v與
成正比，選項B錯誤；在圖5中畫出勻變速直線運動的速度隨位移變化圖象如圖，對比兩圖象可知，題給圖5圖象速度隨位移變化大于勻加速運動，說明質點做加速度逐漸增大的加速運動，選項C正確D錯誤。
