Question

（2013山東日照檢測）在“描繪小燈泡的伏安特性曲線”的實驗中，除有一標有“6 V，1.5 W”的小燈泡、導線和開關外，還有：

A．直流電源6 V(內阻不計)

B．直流電流表0～3 A(內阻0.1 Ω以下)

C．直流電流表0～300 mA(內阻約為5 Ω)

D．直流電壓表0～10 V(內阻約為15 kΩ)

E． 滑動變阻器10 Ω，2 A

F．滑動變阻器1 kΩ，0.5 A

實驗要求小燈泡兩端的電壓從零開始變化并能進行多次測量。

(1)實驗中電流表應選用________，滑動變阻器應選用________(均用序號表示)。

(2)在方框內畫出實驗電路圖。

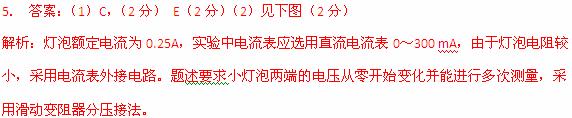

Answer 1
