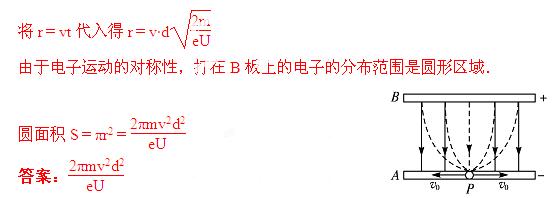

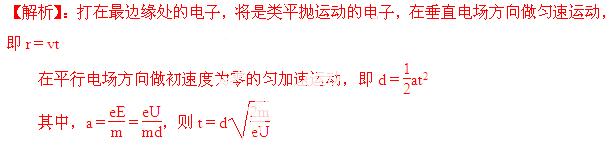

(2013陜西神木名校測試)如下圖所示，A、B為兩塊足夠大的平行金屬板，兩板間距離為d，接在電壓為U的電源上．在A板的中央P點處放置一個電子放射源，可以向各個方向釋放電子．設電子的質量為m、電荷量為e，射出的初速度為v.求電子打在B板上的區域面積．

練習冊系列答案

黃岡經典閱讀系列答案

文言文課外閱讀特訓系列答案

輕松閱讀訓練系列答案

南大教輔初中英語任務型閱讀與首字母填空系列答案

年級	高中課程	年級	初中課程
高一	高一免費課程推薦！	初一	初一免費課程推薦！
高二	高二免費課程推薦！	初二	初二免費課程推薦！
高三	高三免費課程推薦！	初三	初三免費課程推薦！
更多初中、高中輔導課程推薦,點擊進入>>

相關習題

科目：高中物理 來源： 題型：

查看答案和解析>>

科目：高中物理 來源： 題型：

（2013年大連名校期末）有一內阻未知（約25kΩ～35kΩ）、量程未知（約25'V一35V），共有30個均勻小格的直流電壓表V 。某同學在研究性學習過程中想通過上述電壓表測量一個多用表中歐姆檔的內部電源的電動勢，當表針處于多用電表刻度盤正中央時，他從刻度盤上讀出表針所指的電阻刻度為30。

（1）①請將他在實驗過程中用多用電表測電壓表內阻的電路連接起來。

②歐姆檔的選擇開關應撥至倍率×“ ”。

（2）在實驗中，該同學讀出電壓表的讀數為U,歐姆表指針所指的刻度為n，并且在實驗過程中，一切操作都是正確的，請你導出求歐姆表電池的電動勢表達式E 。

（3）若在實驗過程中測得該電壓表內阻為30kΩ，為了測出電壓表的量程，現有下列器材可供選用，要求測量多組數據，并有盡可能高的精確度，

標準電壓表V_l：量程3V，內阻3kΩ

電流表A:量程0～3A，內阻0.1Ω

滑動變阻器R:總阻值lkΩ

穩壓電源E: 30V，內阻不能忽略；

電鍵、導線若干

①在右邊方框中畫出實驗電路圖，并標明所選儀器的符號②選用記錄數據中的任一組，寫出計算待測電壓表V的量程的表達式U_g= 。式中各字母的意義是：。

查看答案和解析>>

科目：高中物理 來源： 題型：閱讀理解

（2013河南中原名校第三次聯考）某同學到實驗室做“測電源電動勢和內阻”的實驗時，發現實驗臺上有以下器材：

待測電源（電動勢約為4V，內阻約為2Ω）；

一個阻值未知的電阻R₀（阻值約為5Ω）；

兩塊電壓表（內阻很大，有5V、15V兩個量程）；

電流表（內阻約為1Ω，量程500mA）；

滑動變阻器A（0～20Ω，3A）；

滑動變阻器B（0～200Ω，0．2A）；

電鍵一個，導線若干。

該同學想在完成學生實驗“測電源電動勢和內阻”的同時測出定值電阻Ro的阻值，設計了如圖所示的電路。實驗時他用U₁、U₂、I分別表示電表V_l、V₂、A的讀數。在將滑動變阻器的滑片移動到不同位置時，記錄了U₁、U₂、I的一系列值．其后他在兩張坐標紙上各作了一個圖線來處理實驗數據，并計算了電源電動勢、內阻以及定值電阻Ro的阻值。

根據題中所給信息解答下列問題：

（1）在電壓表V_l接入電路時應選擇的量程是，滑動變阻器應選擇（填器材代號“A’’或“B”）；

（2）在坐標紙上作圖線時，用來計算電源電動勢和內阻的圖線的橫坐標軸、縱坐標軸分別應該用、表示；用來計算定值電阻Ro的圖線的橫坐標軸、縱坐標軸分別應該用、表示。（填“U₁、U₂、I”或由它們組成的算式）

（3）若實驗中的所有操作和數據處理無錯誤，實驗中測得的定值電阻Ro的值（選填“大于”、“小于”或“等于”）其真實值。
