精英家教網 > 高中物理 > 題目詳情

實驗測得一個電池的路端電壓U和通過電池的電流強度I的關系圖像如圖(11)-所示.由圖可以求得電源電動勢  ε=________V,內電阻r=________Ω.

練習冊系列答案
相關習題

科目:高中物理 來源: 題型:

實驗題:
(1)如圖所示表頭G與R1,R2,R3組成多量程伏特計,已知表頭量程為500μA,內阻為300Ω,則當U1=3V,U2=100V,U3=250V時,R1,R2,R3值分別為:R1=
5700
5700
Ω,R2=
1.94×105
1.94×105
Ω,R3=
3×105
3×105
Ω
(2)小燈泡燈絲的電阻會隨溫度的升高而變大.某同學為研究這一現象,用實驗得到如下數據(I和U分別表示小燈泡上的電流和電壓):
I(A) 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
U(A) 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
a.在方框圖中畫出實驗電路原理圖.可用的器材有:電壓表、電流表、滑動變阻器(0-10Ω)、電源、小燈泡、電鍵、導線若干.
b.在圖中描出小燈泡的U-I曲線.
c.現在測得一個電池的電動勢是1.5V,內阻是2.0Ω.問:將本實驗的小燈泡接在該電池兩端,小燈泡的實際功率是
0.28
0.28
W.(若需作圖,可以在圖中畫出)

查看答案和解析>>

科目:高中物理 來源: 題型:

小燈泡燈絲的電阻會隨溫度的升高而變大。某同學為研究這一現象,用實驗得到如下數據(I和U分別表示小燈泡上的電流和電壓):

I(A)

0.12

0.21

0.29

0.34

0.38

0.42

0.45

0.47

0.49

0.50

U(V)

0.20

0.40

0.60

0.80

1.00

1.20

1.40

1.60

1.80

2.00

(1)在圖1中畫出試驗電路原理圖?捎玫钠鞑挠校弘妷罕、電流表、滑動變阻器(0—10 Ω)、電源、小燈泡、電鍵、導線若干。

(2)在圖2中描出小燈泡的U-I曲線。



圖1                                                              圖2

(3)現在測得一個電池的電動勢是1.5 V,內阻是2.0 Ω。問:將本試驗的小燈泡接在該電池兩端,小燈泡的實際功率是多少?(簡要寫出求解過程:若需作圖,可以在圖2中畫出)

查看答案和解析>>

科目:高中物理 來源: 題型:

(2013云南師大附中)發光二極管在生產和生活中得到了廣泛應用。發光二極管的符號為,正常使用時,帶“+”號的一端接高電勢,帶“—”號的一端接低電勢。某同學想描繪它的伏安特性曲線,實驗測得它兩端的電壓U和通過它的電流I的數據如下表所示。

       (1)實驗室提供的器材如下:

       A.電壓表(量程0—3V,內阻約20k

       B.電壓表(量程0—15V,內阻約100k

C.電流表(量程0—50mA,內阻約40

D.電流表(量程0—0.6A,內阻約2

E.滑動變阻器(阻值范圍0—20,允許最大電流2A)

F.電源(電動勢6V,內阻不計)

G.開關,導線

該同學做實驗時,電壓表選用的是            ,電流表選用的是           (填選項字母)。

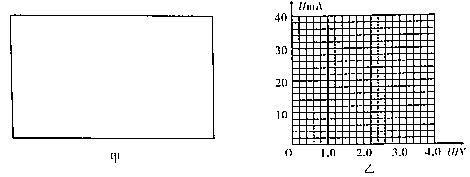

       (2)請在圖9甲所示的方框內畫出測量時使用的電路圖。

       (3)根據表中數據,在圖乙所示的坐標紙中畫出該發光二極管的I—U圖線。

       (4)若此發光二極管的最佳工作電流為20mA,現將此發光二極管與電動勢為3V、內阻不計的電池組相連,還需串聯一個阻值R=          Ω的電阻,才能使它工作在最佳狀態。

查看答案和解析>>

科目:高中物理 來源: 題型:

(2013云南師大附中)發光二極管在生產和生活中得到了廣泛應用。發光二極管的符號為,正常使用時,帶“+”號的一端接高電勢,帶“—”號的一端接低電勢。某同學想描繪它的伏安特性曲線,實驗測得它兩端的電壓U和通過它的電流I的數據如下表所示。

      (1)實驗室提供的器材如下:

      A.電壓表(量程0—3V,內阻約20k

      B.電壓表(量程0—15V,內阻約100k

C.電流表(量程0—50mA,內阻約40

D.電流表(量程0—0.6A,內阻約2

E.滑動變阻器(阻值范圍0—20,允許最大電流2A)

F.電源(電動勢6V,內阻不計)

G.開關,導線

該同學做實驗時,電壓表選用的是            ,電流表選用的是           (填選項字母)。

      (2)請在圖9甲所示的方框內畫出測量時使用的電路圖。

      (3)根據表中數據,在圖乙所示的坐標紙中畫出該發光二極管的I—U圖線。

      (4)若此發光二極管的最佳工作電流為20mA,現將此發光二極管與電動勢為3V、內阻不計的電池組相連,還需串聯一個阻值R=          Ω的電阻,才能使它工作在最佳狀態。

查看答案和解析>>
