如題10-1 圖所示的黑箱中有三只完全相同的電學元件,小明使用多用電表對其進行探測.
(1)在使用多用電表前,發現指針不在左邊“0冶刻度線處,應先調整題10-2 圖中多用電表的 _________(選填“A"、“B"或“C").
(2)在用多用電表的直流電壓擋探測黑箱a、b 接點間是否存在電源時,一表筆接a,另一表筆應 _________(選填“短暫冶或“持續冶)接b,同時觀察指針偏轉情況.
(3)在判定黑箱中無電源后,將選擇開關旋至“伊1冶擋,調節好多用電表,測量各接點間的阻值. 測量中發現,每對接點間正反向阻值均相等,測量記錄如下表. 兩表筆分別接a、b時,多用電表的示數如題10-2 圖所示.請將記錄表補充完整,并在答題卡的黑箱圖中畫出一種可能的電路.
科目：高中物理 來源：2012年普通高等學校招生全國統一考試理綜物理（江蘇卷帶解析） 題型：實驗題
(8 分)如題10-1 圖所示的黑箱中有三只完全相同的電學元件,小明使用多用電表對其進行探測.
(1)在使用多用電表前,發現指針不在左邊“0 刻度線處,應先調整題10-2 圖中多用電表的 _________(選填“A"、“B"或“C").
(2)在用多用電表的直流電壓擋探測黑箱a、b 接點間是否存在電源時,一表筆接a,另一表筆應 _________(選填“短暫“或“持續“)接b,同時觀察指針偏轉情況.
(3)在判定黑箱中無電源后,將選擇開關旋至“×1”擋,調節好多用電表,測量各接點間的阻
值. 測量中發現,每對接點間正反向阻值均相等,測量記錄如下表. 兩表筆分別接a、b
時,多用電表的示數如題10-2 圖所示.
請將記錄表補充完整,并在答題卡的黑箱圖中畫出一種可能的電路.
查看答案和解析>>
科目：高中物理 來源：2012年普通高等學校招生全國統一考試理綜物理（江蘇卷解析版） 題型：實驗題
(8 分)如題10-1 圖所示的黑箱中有三只完全相同的電學元件,小明使用多用電表對其進行探測.
(1)在使用多用電表前,發現指針不在左邊“0 刻度線處,應先調整題10-2 圖中多用電表的 _________(選填“A"、“B"或“C").
(2)在用多用電表的直流電壓擋探測黑箱a、b 接點間是否存在電源時,一表筆接a,另一表筆應 _________(選填“短暫“或“持續“)接b,同時觀察指針偏轉情況.
(3)在判定黑箱中無電源后,將選擇開關旋至“×1”擋,調節好多用電表,測量各接點間的阻
值. 測量中發現,每對接點間正反向阻值均相等,測量記錄如下表. 兩表筆分別接a、b
時,多用電表的示數如題10-2 圖所示.
請將記錄表補充完整,并在答題卡的黑箱圖中畫出一種可能的電路.
查看答案和解析>>
科目：高中物理 來源： 題型：
如題l3-l圖所示的坐標系內，在x0(x0>0)處有一垂直工軸放置的擋板．在y軸與擋板之間的區域內存在一個與xoy平玨垂直且指向紙內的勻強磁場，磁感應強度B=0．2T．位于坐標原點O處的粒子源向xoy平面內發射出大量同種帶正電的粒子，所有粒子的初速度大小均為vo=1.0×106m/s，方向與x軸正方向的夾角為
，且0≤≤90°．該粒子的比荷為
，不計粒子所受重力和粒子間的相互作用，粒子打到擋板上后均被擋板吸收．
(1)求粒子在磁場中運動的軌道半徑R：
(2)如題l3-2圖所示，為使沿初速度方向與x軸正方向的夾角=30°射出的粒子不打到擋板上，則x0必須滿足什么條件?該粒子在磁場中運動的時間是多少?
(3)若x0=5.0×10-2m，求粒子打在擋板上的范圍(用y坐標表示)，并用“
”圖樣在題l3-3圖中畫出粒子在磁場中所能到達的區域：
查看答案和解析>>
科目：高中物理 來源： 題型：
為探究小燈泡的電功率
和電壓
的關系，小明測量小燈泡的電壓和電流
，利用
得到電功率。 實驗所使用的小燈泡規格為“3。 0V1。 8W”，電源為12V的電池，滑動變阻器的最大阻值為10
。

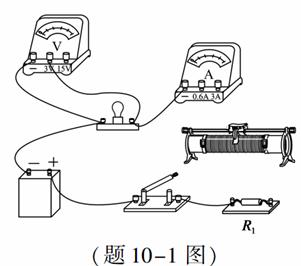

（1）準備使用的實物電路如題10-1圖所示。 請將滑動變阻器接入電路的正確位置。 （用筆畫線代替導線）
（2）現有10、20和50的定值電阻，電路中的電阻
應選___▲____的定值電阻。
（3）測量結束后，應先斷開開關，拆除___▲____兩端的導線，再拆除其他導線，最后整理好器材。
（4）小明處理數據后將、
描點在坐標紙上，并作出了一條直線，如題10-2圖所示。 請指出圖象中不恰當的地方。
查看答案和解析>>
