Question

在實驗室用“伏安法”測定電源的電動勢和內阻，現備有如下實驗器材：被測電源（一節干電池）、電壓表、電流表、滑動變阻器、開關、導線等．
①畫出實驗電路圖；

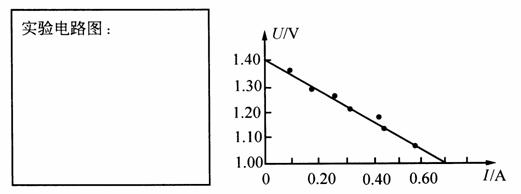

②根據實驗測得的幾組I、U數據作出U-I圖象如圖所示，則由圖象可確定：該電源的電動勢為

1.40

V，電源的內電阻為

0.57

Ω．

Answer 1

分析：①應用伏安法測電源的電動勢與內電阻，用電流表測電流，電壓表測路端電壓，據此作出實驗電路圖．
②電源的U-I圖象與縱坐標軸交點是電源電動勢，圖象斜率的絕對值是電源內阻，由圖象可以求出電源電動勢與內阻．

解答：解：①伏安法測電源電動勢與內阻的實驗電路如圖所示．
②由電源的U-I圖象可知，電源電動勢E=1.40V，
內電阻r=

△U

△I

=

1.40-1.00

0.7

≈0.57Ω
故答案為：①電路圖如圖所示；②1.40；0.57．

點評：本題考查了測電源電動勢與內阻的實驗電路、求電源電動勢與內阻，掌握基礎知識即可正確解題；求電源內阻時要注意圖象縱坐標起點數值，否則會出錯．
