精英家教網 > 高中物理 > 題目詳情
如圖1所示，在孤立點電荷+Q的電場中，金屬圓盤A處于靜電平衡狀態.若金屬圓盤平面與點電荷在同一平面內，試在圓盤A內作出由盤上感應電荷形成的附加電場的三條電場線（用實線表示，要求嚴格作圖）.

解析：畫出感應電荷形成的附加電場在A圓盤內的三條電場線（實線），如圖2所示.導體A處于靜電平衡狀態，因此內部每點的合場強都為零，即導體A內的每一點，感應電荷產生的電場強度都與點電荷Q在那點的電場強度大小相等、方向相反，即感應電荷的電場線與點電荷Q的電場線重合，且方向相反.

答案：見圖2

練習冊系列答案
相關習題

科目：高中物理 來源： 題型：閱讀理解

選做題：請從A、B和C三小題中選定兩小題作答，如都作答，則按A、B兩小題評分．
A．（選修模塊33）
（1）下列說法正確的是

．
A．當兩個分子間的分子勢能增大時，分子間作用力一定減小
B．大量分子的集體行為是不規則的，帶有偶然性
C．晶體和非晶體在一定的條件下可以轉化
D．人類利用能源時，是將高品質的能量釋放出來并最終轉化為低品質的內能
（2）一定質量的理想氣體，體積由V1壓縮至V2，第一次是經過一個等溫過程，最終氣體壓強是p1、氣體內能是E1；第二次是經過一個等壓過程，最終氣體壓強是p2、氣體內能是E2；則p1

p2，E1

E2．（填“＞”“=”或“＜”）
（3）當把一滴用酒精稀釋過的油酸滴在水面上時，油酸就在水面上散開，油酸分子就立在水面上，形成單分子層油膜，現有按酒精與油酸的體積比為m：n 配制好的油酸酒精溶液置于容器中，還有一個裝有約2cm深水的淺盤，一支滴管，一個量筒．現用滴管從量筒中取V體積的溶液，讓其自由滴出，全部滴完共為N滴．
①用滴管將一滴油酸酒精溶液滴入淺盤，待油酸薄膜穩定后，將薄膜輪廓描繪在坐標紙上，如圖甲所示．（已知坐標紙上每個小方格面積為S，求油膜面積時，半個以上方格面積記為S，不足半個舍去）則油膜面積為

．
②求出估算油酸分子直徑的表達式．
B．（選修模塊34）
（1）下列說法正確的是

．
A．測定某恒星特定元素發出光的頻率，對比地球上該元素的發光頻率，可以推算該恒星遠離地球的速度
B．無線電波沒有偏振現象
C．紅外線比無線電波更容易發生干涉和衍射現象
D．在一個確定的參考系中觀測，運動物體上物理過程的時間進程跟物體運動速度有關
（2）在“研究單擺周期與擺長的關系”實驗中，擺的振幅不要太大，擺線要細些、伸縮性要小，線的長度要盡量

（填“長些”或“短些”）．懸點要固定，擺長是懸點到

的距離．
（3）如圖乙，為一圓柱中空玻璃管，管內徑為R1，外徑為R2，R2=2R1．一束光線在圓柱橫截面內射向玻璃管，為保證在內壁處光不會進入中空部分，問入射角i應滿足什么條件？
C．（選修模塊35）
（1）存在下列事實：①一對高能的γ光子相遇時可能產生一對正負電子；②一個孤立的γ光子不論其頻率多高都不可能產生一對正負電子；③一個高能的γ光子經過重核附近時可能產生一對正負電子；④原子核發生變化時，只發射一些特定頻率的γ光子．關于上述事實下列說法正確的是（電子質量me，光在真空中速度為c，普朗克常量為h）

．
A．事實①表明，微觀世界中的相互作用，只要符合能量守恒的事件就一定能發生
B．事實②說明，動量守恒定律和能量守恒定律是自然界的普遍規律
C．事實③中，由于外界重核的參與，系統動量不守恒，而γ光子的頻率需滿足ν≥
mec2
h

D．事實④中表明，原子核的能級也是不連續的
（2）

232
90
Th本身不是易裂變材料，但是一種增殖材料，它能夠吸收慢中子變成

233
90
Th，然后經過

次

衰變轉變為易裂變材料鈾的同位素

233
92
U．
（3）如圖丙為通過某光電管的光電流與兩極間電壓的關系，當用光子能量為4.5eV的藍光照射光電管的陰極K時，對應圖線與橫軸的交點U1=-2.37V．（普朗克常量h=6.63×10-34 J?s，電子電量e=1.6×10-19 C）（以下計算結果保留兩位有效數字）
①求陰極K發生光電效應的極限頻率．
②當用光子能量為7.0eV的紫外線持續照射光電管的陰極K時，測得飽和電流為0.32μA，求陰極K單位時間發射的光電子數．精英家教網

查看答案和解析>>

科目：高中物理 來源： 題型：

有一個正檢驗電荷僅受電場力的作用，分別從電場中的a點由靜止釋放，動能Ek隨位移s變化的關系圖象如圖1中的①、②、③圖線所示，其中圖線①是直線．圖2中甲是勻強電場，乙是孤立的正點電荷形成的電場，丙是等量異號點電荷形成的電場（a、b位于兩點電荷連線上，且a位于兩點電荷連線中點處），丁是等量正點電荷形成的電場（a、b位于兩點電荷連線中垂線上，且a位于兩點電荷連線中點處），則下列說法正確的是（　　）
精英家教網

查看答案和解析>>

科目：高中物理 來源：新五星級題庫高中物理 題型：068

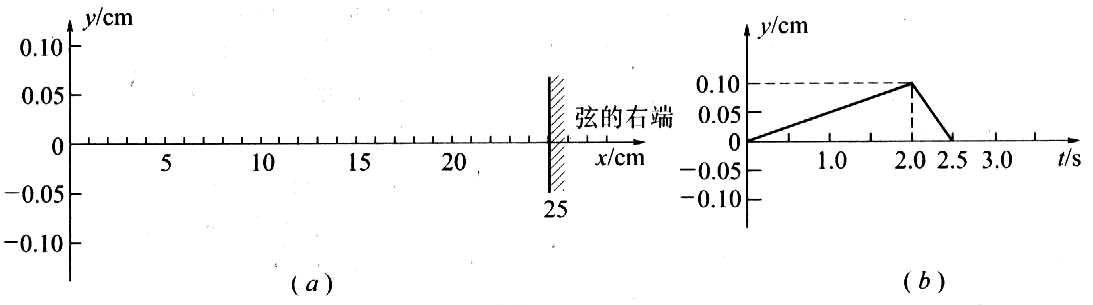

將一根長為100多厘米的均勻弦線，沿水平的x軸放置，拉緊并使兩端固定，現對離固定的右端25 cm處(取該處為原點O，如圖(a)所示)的弦上一點施加一個沿垂直于弦線方向(即y軸方向)的擾動，其位移隨時間的變化規律如圖(b)所示．該擾動將沿弦線傳播而形成波(孤立的脈沖波)．已知該波在弦線中的傳播速度為2.5 cm/s，且波在傳播和反射過程中都沒有能量損失．

(1)試在圖(a)中準確地畫出自O點沿弦向右傳播的波在t＝2.5 s時的波形圖．

(2)該波向右傳播到固定點時將發生反射，反射波向左傳播，反射點總是固定不動的，這可看成向右傳播的波和向左傳播的波相疊加，使反射點的位移始終為零．由此觀點出發，試在圖(a)中準確地畫出t＝12.5 s時的波形圖．

(3)在圖(a)中準確地畫出，t＝10.5 s時的波形圖．

查看答案和解析>>

科目：高中物理 來源：2011年江蘇省南京市金陵中學高考物理四模試卷（解析版） 題型：解答題

選做題：請從A、B和C三小題中選定兩小題作答，如都作答，則按A、B兩小題評分．
A．（選修模塊33）
（1）下列說法正確的是______．
A．當兩個分子間的分子勢能增大時，分子間作用力一定減小
B．大量分子的集體行為是不規則的，帶有偶然性
C．晶體和非晶體在一定的條件下可以轉化
D．人類利用能源時，是將高品質的能量釋放出來并最終轉化為低品質的內能
（2）一定質量的理想氣體，體積由V1壓縮至V2，第一次是經過一個等溫過程，最終氣體壓強是p1、氣體內能是E1；第二次是經過一個等壓過程，最終氣體壓強是p2、氣體內能是E2；則p1______p2，E1______E2．（填“＞”“=”或“＜”）
（3）當把一滴用酒精稀釋過的油酸滴在水面上時，油酸就在水面上散開，油酸分子就立在水面上，形成單分子層油膜，現有按酒精與油酸的體積比為m：n 配制好的油酸酒精溶液置于容器中，還有一個裝有約2cm深水的淺盤，一支滴管，一個量筒．現用滴管從量筒中取V體積的溶液，讓其自由滴出，全部滴完共為N滴．
①用滴管將一滴油酸酒精溶液滴入淺盤，待油酸薄膜穩定后，將薄膜輪廓描繪在坐標紙上，如圖甲所示．（已知坐標紙上每個小方格面積為S，求油膜面積時，半個以上方格面積記為S，不足半個舍去）則油膜面積為______．
②求出估算油酸分子直徑的表達式．
B．（選修模塊34）
（1）下列說法正確的是______．
A．測定某恒星特定元素發出光的頻率，對比地球上該元素的發光頻率，可以推算該恒星遠離地球的速度
B．無線電波沒有偏振現象
C．紅外線比無線電波更容易發生干涉和衍射現象
D．在一個確定的參考系中觀測，運動物體上物理過程的時間進程跟物體運動速度有關
（2）在“研究單擺周期與擺長的關系”實驗中，擺的振幅不要太大，擺線要細些、伸縮性要小，線的長度要盡量______（填“長些”或“短些”）．懸點要固定，擺長是懸點到______的距離．
（3）如圖乙，為一圓柱中空玻璃管，管內徑為R1，外徑為R2，R2=2R1．一束光線在圓柱橫截面內射向玻璃管，為保證在內壁處光不會進入中空部分，問入射角i應滿足什么條件？
C．（選修模塊35）
（1）存在下列事實：①一對高能的γ光子相遇時可能產生一對正負電子；②一個孤立的γ光子不論其頻率多高都不可能產生一對正負電子；③一個高能的γ光子經過重核附近時可能產生一對正負電子；④原子核發生變化時，只發射一些特定頻率的γ光子．關于上述事實下列說法正確的是（電子質量me，光在真空中速度為c，普朗克常量為h）______．
A．事實①表明，微觀世界中的相互作用，只要符合能量守恒的事件就一定能發生
B．事實②說明，動量守恒定律和能量守恒定律是自然界的普遍規律
C．事實③中，由于外界重核的參與，系統動量不守恒，而γ光子的頻率需滿足ν≥
D．事實④中表明，原子核的能級也是不連續的
（2）本身不是易裂變材料，但是一種增殖材料，它能夠吸收慢中子變成，然后經過______次______衰變轉變為易裂變材料鈾的同位素．
（3）如圖丙為通過某光電管的光電流與兩極間電壓的關系，當用光子能量為4.5eV的藍光照射光電管的陰極K時，對應圖線與橫軸的交點U1=-2.37V．（以下計算結果保留兩位有效數字）
①求陰極K發生光電效應的極限頻率．
②當用光子能量為7.0eV的紫外線持續照射光電管的陰極K時，測得飽和電流為0.32μA，求陰極K單位時間發射的光電子數．

查看答案和解析>>

科目：高中物理 來源： 題型：

將一根長為100多厘米的均勻弦線,沿水平的x軸放置,拉緊并使兩端固定,現對離固定的右端25cm處(取該處為原點O,如圖(a)所示)的弦上一點施加一個沿垂直于弦線方向(即y軸方向)的擾動,其位移隨時間的變化規律如圖(b)所示.該擾動將沿弦線傳播而形成波(孤立的脈沖波).已知該波在弦線中的傳播速度為2.5cm/s,且波在傳播和反射過程中都沒有能量損失.

(1)試在圖(a)中準確地畫出自O點沿弦向右傳播的波在t=2.5s時的波形圖.

(2)該波向右傳播到固定點時將發生反射,反射波向左傳播,反射點總是固定不動的,這可看成向右傳播的波和向左傳播的波相疊加,使反射點的位移始終為零.由此觀點出發,試在圖(a)中準確地畫出t=12.5s時的波形圖.

(3)在圖(a)中準確地畫出,t=10.5s時的波形圖.(第十六屆全國中學生物理競賽預賽試題)【15】

查看答案和解析>>
