Question

實驗桌上備有下列器材：

標有“8V 4W”燈泡1個：電動勢E=9V，內阻不計的電源1個；量程為0～0.6～3A雙量程電流表1個，內阻為0.5；量程為0～3～15V雙量程電壓表1個，內阻依次為6k和30k；滑線變阻器R（0～100）1個，額定電流為2A，并有導線若干．要求從中選擇部分器材，組成電路，比較準確地測出小燈泡在2V、8V不同電壓時的實際功率，并且在調節滑線變阻器時燈泡不易燒壞，電路消耗的功率較小．

圖

（1）電流表的量程應選________，電壓表的量程應選________．

（2）按你所設計的實驗電路將圖所示的實物連接起來．



Answer 1

答案：
解析：

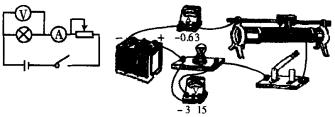

(1)小燈泡的額定電流為：，因此電流表量程選擇0～0.6A．電壓表的量程在燈泡電壓為2V時選擇0～3V，在燈泡電壓為8V時選擇0～15V量程． (2)由于滑動變阻器最大阻值為100W，燈泡電阻，兩者串聯可使燈泡兩端電壓取得2V、8V，并且要求電路消耗的功率較小，因此采用限流電路．由于R<<RV，應使電流表外接．連接實物如圖所示．

提示：
