（2013廣東省四校聯考）如圖所示為“探究加速度與物體受力的關系”的實驗裝置圖。圖中A為小車，質量為m1，連接在小車后面的紙帶穿過電火花打點計時器B，它們均置于水平放置的一端帶有定滑輪的足夠長的木板上，p的質量為m2 ， C為彈簧測力計，實驗時改變p的質量，讀出測力計不同讀數F，不計繩與滑輪的摩擦。
（1）電火花打點計時器工作電壓為 流(選填“交、直”) V
（2）下列說法正確的是（ ）
A．一端帶有定滑輪的長木板必須保持水平
B．實驗時應先接通電源后釋放小車
C．實驗中m2應遠小于m1
D．測力計的讀數始終為 m2g/2
（4）實驗時，某同學由于疏忽，遺漏了平衡摩擦力這一步驟，他測量得到的a—F圖像，可能是下圖中的圖線（ ）
天天向上一本好卷系列答案
小學生10分鐘應用題系列答案科目：高中物理 來源： 題型：
（2013廣東省四校聯考）由相同材料的木板搭成的軌道如圖所示，其中木板AB、BC、CD、DE、EF……長均為L=3m，木板OA和其它木板與水平地面的夾角都為β=370（sin370=0.6，cos370=0.8），一個可看成質點的物體在木板OA上從圖中的離地高度h=15m處由靜止
釋放，物體與木板的動摩擦因數都為μ=0.5，在兩木板交接處都用小曲面相連，使物體能順利地經過它，既不損失動能，也不會脫離軌道,在以后的運動過程中，問：(重力加速度取10m/s2)
（1）物體能否靜止在斜面上？若不能
則從O點運動到A所需的時間是多少？
（2）物體運動的總路程是多少？
（3）物體最終停在何處？請說明理由。
查看答案和解析>>
科目：高中物理 來源： 題型：
（2013廣東省四校聯考）如圖所示為“探究加速度與物體受力的關系”的實驗裝置圖。圖中A為小車，質量為m1，連接在小車后面的紙帶穿過電火花打點計時器B，它們均置于水平放置的一端帶有定滑輪的足夠長的木板上，p的質量為m2 ， C為彈簧測力計，實驗時改變p的質量，讀出測力計不同讀數F，不計繩與滑輪的摩擦。
（1）電火花打點計時器工作電壓為 流(選填“交、直”) V
（2）下列說法正確的是（ ）
A．一端帶有定滑輪的長木板必須保持水平
B．實驗時應先接通電源后釋放小車
C．實驗中m2應遠小于m1
D．測力計的讀數始終為 m2g/2
（3）下圖為某次實驗得到的紙帶，紙帶上標出了所選的四個計數點之間的距離，相鄰計數點間還有四個點沒有畫出。由此可求得小車的加速度的大小是
m/s2。（交流電的頻率為50Hz，結果保留二位有效數字）
（4）實驗時，某同學由于疏忽，遺漏了平衡摩擦力這一步驟，他測量得到的a—F圖像，可能是下圖中的圖線（ ）
 |
查看答案和解析>>
湖北省互聯網違法和不良信息舉報平臺 | 網上有害信息舉報專區 | 電信詐騙舉報專區 | 涉歷史虛無主義有害信息舉報專區 | 涉企侵權舉報專區
違法和不良信息舉報電話：027-86699610 舉報郵箱：58377363@163.com

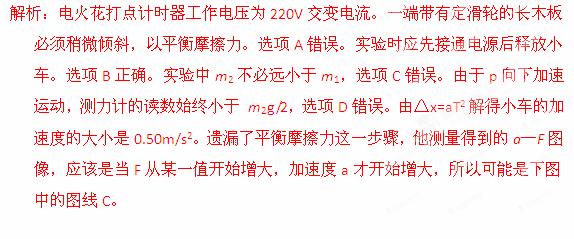

3）0.49或0.50 （2分）
