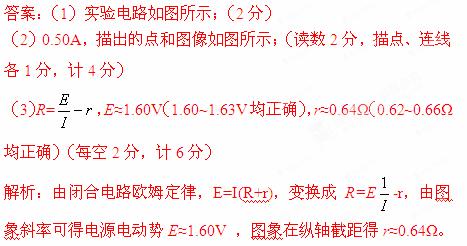

（湖北省荊門市2012-2013學年度高三元月調考）某同學通過查找資料自己動手制作了一個電池。該同學想測量一下這個電池的電動勢E 和內電阻r，但是從實驗室只借到一個開關、一個電阻箱（最大阻值為9.999Ω，可當標準電阻用）、一只電流表（量程Ig=0.6A，內阻忽略不計）和若干導線。
（1）請根據測定電動勢E、內電阻r的要求，用實線把圖甲中的器件連接成實驗電路；
（2）接通開關，逐次改變電阻箱的阻值R，請先讀出R=2.6Ω時電流表的示數（如圖乙所示）I= A，然后在圖丙所示的坐標系中描出該點，最后把圖丙中已經給出的點和你所描出的點中符合實際的點用平滑的曲線連接成R—
圖像；
（3）該實驗中，R與之間的線性函數關系式為 ，根據圖丙中描繪出的圖線可得出這個電池的電動勢E=
V，內電阻r= Ω。
 |
科目：高中物理 來源： 題型：
（湖北省荊門市2012-2013學年度高三元月調考）如圖所示，在某電場中畫出了三條電場線，C點是A、B連線的中點。已知A點的電勢為φA=30V，B點的電勢為φB=
－10V，則C點的電勢
A．φC=10V
B．φC＞10V
C．φC＜10V
D．上述選項都不正確
查看答案和解析>>
科目：高中物理 來源： 題型：
（湖北省荊門市2012-2013學年度高三元月調考）如圖所示，在直角坐標系O—xyz中存在磁感應強度為
，方向豎直向下的勻強磁場，在(0，0，h)處固定一電量為+q(q>0)的點電荷，在xOy平面內有一質量為m，電量為－q的微粒繞原點O沿圖示方向作勻速圓周運動。（重力加速度為g）
（1）關于電量為－q的微粒的運動，下列分析中正確的是
A．微粒受到的庫侖力始終沿著兩個點電荷的連線向上
B．微粒受到的洛倫茲力始終指向坐標原點O
C．若微粒
做圓周運動的軌道半徑為r，則它做圓周運動的過程中，必然滿足等式：
D．微粒做勻速圓周運動的向心力僅由庫侖力的水平分量提供
E．微粒所受到的庫侖力和洛倫茲力都是變力
（2）該微粒的圓周運動可以等效為環形電流，求等效環形電流強度I。
查看答案和解析>>
科目：高中物理 來源： 題型：
（湖北省荊門市2012-2013學年度高三元月調考）如圖所示，將一勁度系數為k的輕彈簧一端固定在內壁光滑的半球形容器底部O′處（O為球心），彈簧另一端與質量為m的小球相連，小球靜止于P點。已知容器半徑為R、與水平面地面之間的動摩擦因數為μ，OP與水平方向的夾角為θ＝30°．下列說法正確的是
A．容器相對于水平面有向左的運動趨勢
B．容器和彈簧對小球的作用力的合力豎直向上
C．輕彈簧對小球的作用力大小為
mg
D．彈簧原長為R＋
查看答案和解析>>
科目：高中物理 來源： 題型：
（湖北省荊門市2012-2013學年度高三元月調考）如圖所示，地球可以看成一個巨大的拱形橋，橋面半徑R=6400km，地面上行駛的汽車重力G=3×104N，在汽車的速度可以達到需要的任意值，且汽車不離開地面的前提下，下列分析中正確的是
A．汽車的速度越大，則汽車對地面的壓力也越大
B．不論汽車的行駛速度如何，駕駛員對座椅壓力大小都等于3×104N
C．不論汽車的行駛速度如何，駕駛員對座椅壓力大小都小于他自身的重力
D．如果某時刻速度增大到使汽車對地面壓力為零，則此時駕駛員會有超重的感覺
查看答案和解析>>
科目：高中物理 來源： 題型：
（湖北省荊門市2012-2013學年度高三元月調考）傾角為θ的斜面，長為l，在頂端水平拋出一個小球，小球剛好落在斜面的底端，如圖所示，那么小球的初速度v0的大小是
A．
B．
C．
D．
查看答案和解析>>
