Question

一小電珠的額定電壓為6V，額定功率約在1Ｗ～1.5Ｗ之間.現有下列器材：(  )

A．電動勢為6V、內阻不計的直流電源一只

B．電動勢為12V、內阻不計的直流電源一只

C．量程為0～10V，內阻約為20kΩ的電壓表一只

D．量程為0～2A，內阻約0.5Ω的電流表一只

E．量程為0～0.5A，內阻約為2Ω的電流表一只

F．額定電流為2A的0～20Ω的滑線變阻器一只

G．開關一只，導線若干

現要求利用上述器材盡量準確地測出燈泡的額定功率.

(1)電源應選用_______,電流表應選用_______.

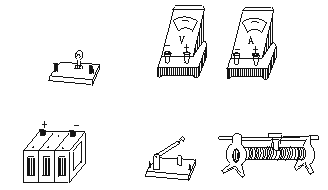

(2)按實驗需要用導線(畫實線表示)將圖中器材連接起來.

Answer 1

答案：
解析：

【答案】(1)AE (2)如下圖所示 【解析】本題考查儀器的選擇和電路的連接，選擇儀器的原則是可行、精確、方便.所謂可行是指電表不能超量程用，用電器不能超過額定功率等.精確是指用電表測電壓和電流時，實際值小于且較接近于表的量程，如果實際值較表的量程小得多，會增加相對誤差.本題中小電珠中通過的最大電流為 IH＝=0.25A,選E而不用選D，電源很顯然選A即可. 實物連接時要注意滑動變阻器的接法.由于小電珠的電阻值在Ω~Ω即24Ω~36Ω之間，滑線變阻器的阻值為20Ω，如果接成限流式，小電珠兩端的電壓調節范圍太小，所以要接成分壓式.

提示：
