Question

某學習小組探究電學元件的伏安特性曲線。

①甲同學要描繪一個標有“3.6V，1.2W”的小燈泡的伏安特性曲線，除了導線和開關外，還有下列器材可供選擇：

電壓表V（量程5V，內阻約為5kΩ）

直流電源E（電動勢4.5V，內阻不計）

電流表A₁（量程350mA，內阻約為1Ω）

電流表A₂（量程150mA，內阻約為2Ω）

滑動變阻器R₁（阻值0 ~ 200Ω）

滑動變阻器R₂（阻值0 ~ 10Ω）

實驗中電流表應選______，滑動變阻器應選______；（填寫器材代號）

以下的四個電路中應選用_________進行實驗。

圖3

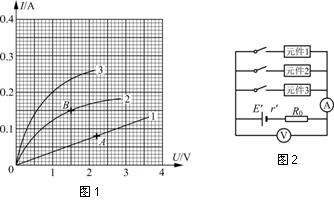

②乙同學利用甲同學的電路分別描繪了三個電學元件的伏安特性曲線，如圖3所示。然后他用圖4所示的電路給三個元件分別供電，并測出給元件1和元件2供電時的電流和電壓值，分別標在圖3上，它們是A點和B點。已知R₀=9.0Ω，則該電源的電動勢_______V，內電阻_______Ω。這個電源給元件3供電時，元件3的電功率P=_______W。

Answer 1

① A₁ ……………………………………………………………………………（2分）

        R₂  …………………………………………………………………………（2分）

        A  …………………………………………………………………………（2分）

② 3.0…………………………………………………………………………（2分）

   1.0…………………………………………………………………………（2分）

   0.2…………………………………………………………………………（2分）

【解析】（2）①由于描繪伏安特性曲線要求燈泡兩端電壓從0開始變化，故滑動變阻器應采用分壓式接法，選小量程的便于調節；燈泡內阻較小，額定電流為330mA，故電流表應外接，選A₁不容易被燒壞。②讀出A、B的坐標數據，由閉合電路歐姆定律列方程可求得電源的電動勢和內電阻；在圖像中作出電源的伏安特性曲線，與原件3圖線的交點坐標的乘積即為待求的功率值。
