Question

（19分）
（1）某同學用打點計時器測量做勻速直線運動的物體的加速度，電源頻率，在紙帶上打出的點中，選出零點，每隔4個點取1個技術點，因保存不當，紙帶被污染，如題22圖1所示，A、B、C、D是本次排練的4個計數點，僅能讀出其中3個計數點到零點的距離：、、

若無法再做實驗，可由以上信息推知：
①相鄰兩計數點的時間間隔為          ；
②打 C點時物體的速度大小為          （取2位有效數字）
③物體的加速度大小為        （用、、和表示）
（2）在探究小燈泡的的伏安法測電阻實驗中，所用器材有燈泡I，量程恰當的電流表A和電壓表，直流電源的滑動變阻器、電鍵等，要求燈泡兩端電壓從表開始變化
①實驗中滑動變阻器應采用______ 接法（“分壓”或“限流”）
②某同學已連接如題22圖2所示的電路，在連接最后一根導線的c端到直流電源正析之前，請指出其中僅有的2個不當之處，并說明如何改正
A：_______________
B:_________________

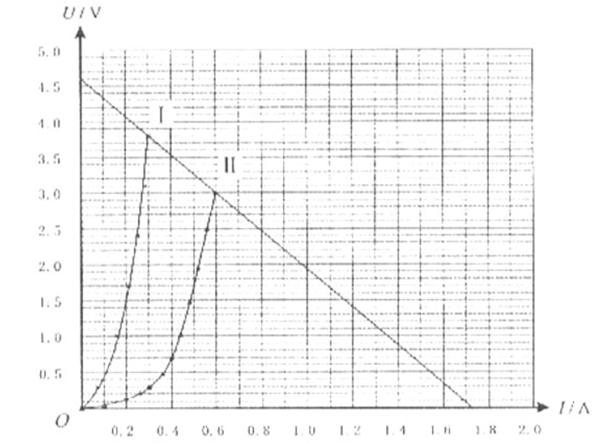

③分別測得兩只燈泡l₁和l₂的伏安特性曲線如題22圖3中Ⅰ和Ⅱ所示，然后將燈泡l₁、l₂與電池組（電動勢和內阻均衡定）連成題22圖4所示電路。多次測量后得到通過l₁和l₂的電流平均值分別為0.30A和0.60A.

A.在題22圖3中畫出電池組路端電壓U和電流I的關系曲線。
B.由該曲線可知電池組的電動勢為_________V,內阻為___________Ω(取兩位有效數字)

Answer 1

（1）①0.1            ②2.5                   ③
（2）①分壓
②A.電鍵S不應閉合，應處于斷開狀態
B.4.6   2.7

解析
