Question

04（北京卷）17 （18分）為了測定電流表A₁的內阻，采用如圖1所示的電路。

其中：A₁是待測電流表，量程為300μA內阻約為100Ω；

A₂是標準電流表，量程是200μA；

R₁是電阻箱，阻值范圍0~999.9Ω；

R₂是滑動變阻器；R₃是保護電阻

E是電池組，電動勢為4V，內阻不計；

S₁是單刀單擲開關，S₂是單刀雙擲開關。

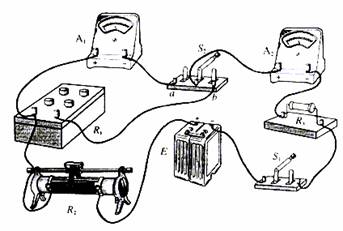

（1）根據電路圖1，請在圖2中畫出連線，將器材連接成實驗電路.

（2）連接好電路，將開關S₂扳到接點a處，接通開關S₁，調整滑動變阻器R₂使電流表A₂的讀數是150μA；然后將開關S₂扳到接點b處，，保持R₂不變，調節電阻箱R₁，使A₂的讀數仍為150μA。若此時電阻箱各旋鈕的位置哪圖3所示，電阻箱R₁的阻值是        Ω，則待測電流表

A₁的內阻R₃=            Ω。

（3）上述實驗中，無論怎樣調整滑動變阻器R₂的滑動端位置，都要保證兩塊電流表的安全。在下面提供的四個電阻中，保護電阻R₃應選用：               （填寫阻值相應的字母）。

        A．200KΩ          B．20KΩ                 C．15KΩ                 D．20Ω

（4）下面提供最大阻值不同的四個滑動變阻器供選用。即要滿足上述實驗要求，又要調整方便，滑動變阻器               （填寫阻值相應的字母）。

       A．1kΩ                   B．5kΩ                   C．10kΩ                 D．25kΩ

Answer 1

解：

   （1）如下圖

   （2）86.3    86.3    （3）B   （4）C
