Question

某同學要測繪規格為“2．8V 1．5W”的小燈泡的I－U曲線．除導線和開關外還備有以下器材可供選擇：

　　　 A．電流表（量程0．6A，內阻約為1Ω）

　　　 B．電流表（量程3．0A，內阻約為0．2Ω）

　　　 C．電壓表（量程3．0V，內阻約為5kΩ）　　　　

　　　 D．電壓表（量程15．0V，內阻約為15kΩ）

　　　 E．滑動變阻器（最大阻值為200Ω，額定電流100mA）

　　　 F．滑動變阻器（最大阻值為10Ω，額定電流1．0A）

　　　 G．電源（電動勢為3．0V，內阻約為0．2Ω）

　　　 （1）實驗中所用的電流表應選 ▲ ；電壓表應選 ▲ ；滑動變阻器應選 ▲ ．（填器材前面的字母）

　　　 （2）為使實驗誤差盡可能小，請你設計實驗電路圖，并畫在方框中．

　　　 （3）由于電表具有一定的內阻，本實驗中， ▲ （填“電流表”或“電壓表”）的讀數有誤差，若測量小燈泡的電阻，則測量值比真實值 ▲ （填“偏大”或“偏小”）。

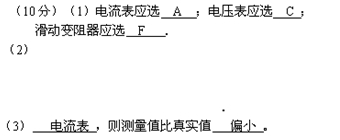

Answer 1
