Question

 (1)用螺旋測微器測量金屬導線的直徑，其示數如圖所示，該金屬導線的直徑為                     mm。

(2)用下列器材組裝成描繪電阻R伏安特性曲線的電路，請將實物圖連線成為實驗電路。

    微安表μA(量程200μA，內阻約200)；

    電壓表V(量程3V，內阻約10K)；

    電阻R(阻值約20k)；

    滑動變阻器R(最大阻值50，額定電流1 A)．

    電池組E(電動勢3V，內阻不計)；

開關S及導線若干。

 (3)某同學利用單擺測定當地重力加速度，發現單擺靜止時擺球重心在球心的正下方，他仍將從懸點到球心的距離當作擺長L，通過改變擺線的長度，測得6組L和對應的周期T，畫出L一T²圖線，然后在圖線上選取A、B兩個點，坐標如圖所示。他采用恰當的數據處理方法，則計算重力加速度的表達式應為g=               。請你判斷該同學得到的實驗結果與擺球重心就在球心處的情況相比，將                 。(填“偏大”、“偏小”或“相同”)

Answer 1

（1）1.880（1.878－1.882均正確）（每空2分）

【解析】題目考查螺旋測微器的讀數

螺旋測微器的讀數方法是1、先讀固定尺上的讀數為1.5mm,

2、讀可動刻度為38.0與精確度0.01相乘得到0.380mm，

3、固定讀數與可動讀數相加即為最終結果，1.5mm＋0.380mm=1.880mm

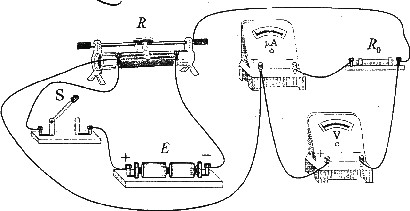

（2）【答案】實物連接如圖

從題目中給的電壓表的內阻和電流表的內阻以及待測電阻R₀的阻值可以判斷測量電路要用伏安法的內接法，變阻器的電阻比較小，所以電源電路采用分壓法。

（3）【答案】   相同

【解析】題目考查了用單擺測重力加速度

設A、B的擺線長為L_A和L_B，擺線到重心的距離為L¹，所以A、B的兩處的擺長分別為L_A＋L¹和L_B＋L¹，根據周期公式得則  （1）    （2）      （2）－（1）得

  從式子中可以看出，最終的結果與重心的位置無關，所以不影響g值的測量。
