Question

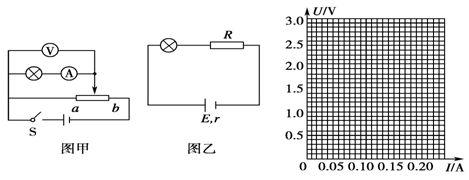

圖是測量小燈泡 U-I關系的實驗電路，表格中記錄的是某次實驗的測量數據．

實驗序號	1	2	3	4	5	6	7	8
U（V）	0.0	0.2	0.5	1.0	1.5	2.0	2.5	3.0
I（A）	0.000	0.050	0.100	0.150	0.180	0.195	0.205	0.215

（1）在按照實驗序號的先后得到以上數據的過程中，滑動變阻器的滑片移動的方向是______．（選填“a→b”或“b→a”）
（2）在方格紙丙內畫出小燈泡的I-U曲線．分析曲線可知小燈泡的電阻隨I變大而______（填“變大”、“變小”或“不變”）；
（3）如圖乙所示，將上述小燈泡接入到如圖乙所示的電路中，定值電阻R=24Ω，電源電動勢E=3V、內阻r=1Ω，則在這個電路中，小燈泡的電阻大小為______Ω．

Answer 1

（1）開始時，應要求待測電路的電壓從零開始再逐漸變大，故滑片應從a到b滑動；
（2）由表中數據利用描點法，并用平滑的曲線將各點相連，如圖所示；



由圖可知，圖象的斜率越大越大，故小燈泡的電阻越來越大；
（3）將定值電阻等于為電源內阻，故內源電動勢為3V；內阻r=24+1=25Ω；將電源的伏安特性曲線在圖中做出，



兩圖象的交點為電源與燈泡串聯時的工作點，由圖可知，燈泡的工作電壓為為0.5V，電流為0.10A，故燈泡的電阻R=

U

I

=5Ω；
故答案為：（1）a→b；（2）變大；如圖（3）5．
