Question

 (2013年浙江五校聯考)某實驗小組要測量一個用電器L的額定功率（額定電壓為10V、額定功率在12W～15W之間），測量電路的部分導線已經接好（如圖所示）。實驗室有下列器材可供選用：

直流電源：E₁（電動勢為3 V，內阻很小）

E₂（電動勢為15 V，內阻很小）

直流電流表：A₁（量程0～0.6 A，內阻約為0.5 Ω）

A₂（量程0～3 A，內阻約為0. 1 Ω）

直流電壓表：V（量程為3 V、內阻為3 kΩ）

滑動變阻器：R₁（阻值范圍0～20 Ω）

                R₂（阻值范圍0～200 Ω）

定值電阻：R₃=3 kΩ、R₄=9 kΩ、R₅=25 kΩ

開關一個，導線若干

為使測量盡可能準確、方便，請回答：

①電源應該選擇   ▲   （填“E₁”或“E₂”）；

②電流表應該選擇   ▲   （填“A₁”或“A₂”）；

③滑動變阻器應該選擇   ▲   （填“R₁”或“R₂”）；

④由于電壓表的量程不夠，要利用一個定值電阻進行改裝。請選擇合適的定值電阻，在答卷所示圖中用筆畫線當導線連接好測量電路的剩余部分。

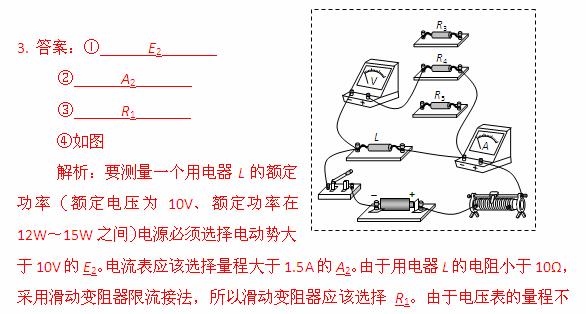

Answer 1

夠，可以串聯一個阻值為電壓表電阻3倍的定值電阻R₄，擴大電流表量程為原來的4倍。
