Question

（2013四川德陽一診）熱敏電阻是傳感電路中常用的電子元件，現用伏安法研究熱敏電阻在不同溫度下的伏安特性曲線，要求特性曲線盡可能完整．已知常溫下待測熱敏電阻的阻值約4—5．熱敏電阻和溫度計插入帶塞的試管中，管內有一定量的冷水，其他備用的儀表和器具有：盛有熱水的熱水杯、電源（3V，內阻可忽略）、直流電流表（內阻約l）、直流電壓表（內阻約5k）、滑動變阻器（0~ 20）、電鍵、導線若干．

      （1）為測量誤差盡可能小，某同學設計了如下電路圖，請根據電路圖把實物圖用連線代替導線連好．

      （2）簡要寫出完成接線后的主要實驗步驟

      a、往保溫杯中加入熱水，稍等讀出溫度值．

      b、

      c、重復a、b測出不同溫度下的數據。

      d、







Answer 1

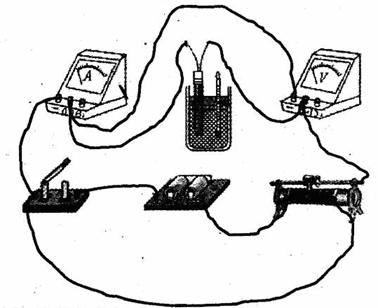

答案：（1）實物圖連線如圖。（2）b、調節滑動變阻器，快速讀出電壓表及電流表的讀數。

d、繪出各測量溫度下熱敏電阻的伏安特性曲線。

解析：讀出溫度值后，要調節滑動變阻器，快速讀出電壓表及電流表的讀數。重復a、b測出不同溫度下的數據。繪出各測量溫度下熱敏電阻的伏安特性曲線。
