【題目】某同學利用圖甲所示的實驗裝置，探究加速度與物體受力、物體質量的關系．實驗中打點計時器電源的頻率為50HZ．

（1）釋放小車前，小車應______（靠近/遠離）打點計時器．

（2）如圖乙所示，是某次實驗中打出的紙帶，兩點間還有四個點沒有標出．請用刻度尺量出相關數據，求得打這條紙帶時小車的加速度是______ m/s2．

（3）小明在探究加速度與物體受力的關系時，第一次用質量為200g的小車，第二次用質量為400g小車做實驗，得到了a-F圖象如圖丙所示，其中第一次做實驗對應的圖象是圖中______．

（4）探究加速度與物體質量的關系時，某同學采集到若干組實驗數據如下表，請選擇適當的物理量為坐標軸在圖丁中作出圖象，準確直觀地得出加速度與物體質量之間的關系______．

Answer 1

【答案】靠近 0.80m/s2—0.90m/s2 Ⅰ

【解析】

（1）[1]為了在紙帶上得到更多的點，釋放小車前，小車應靠近打點計時器；

（2）[2]根據紙帶測量可得：，。根據逐差法：

；

（3）[3]根據實驗原理，在滿足小車質量遠大于砝碼和砝碼盤質量時，小車受到的拉力近似等于砝碼和砝碼盤的重力，a-F的關系圖線是一條直線。第一次用質量較小的小車，當砝碼和砝碼盤的質量較大，即F較大時，圖像發生了彎曲。故第一次做實驗對應的圖象是圖中的Ⅰ；

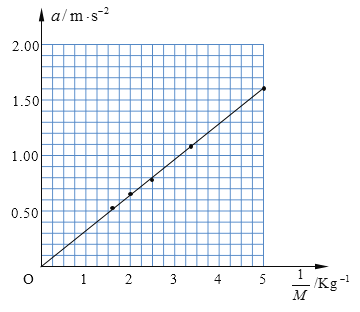

（4）[4]利用表中數據，在坐標系中描點，畫出圖像，如圖所示：

；
