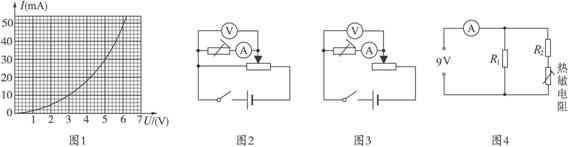

下圖為某一熱敏電阻(電阻值隨溫度的改變而改變且對溫度很敏感)的I－U關系曲線圖．

(1)為了通過測量得到如圖所示I－U關系的完整曲線，在圖甲和乙兩個電路中應選擇的是圖________；簡要說明理由：________．

(電源電動勢為9V，內阻不計，滑線變阻器的阻值為0～100Ω)

(2)在如圖所示電路中，電源電壓恒為9V，電流表讀數為70mA，定值電阻＝250Ω，由熱敏電阻的I－U關系曲線可知，熱敏電阻兩端電壓為________V；電阻的阻值為________Ω．

(3)舉出一個可以應用熱敏電阻的例子：________．

Answer 1

答案：
解析：

(1)甲：甲電路電壓可從0V調到所需電壓,調節范圍較大(或乙電路不能測得0V附近的數據) 　　(2)5.2,111.8(111.6～1112.0均可) 　　(3)熱敏溫度計
